66

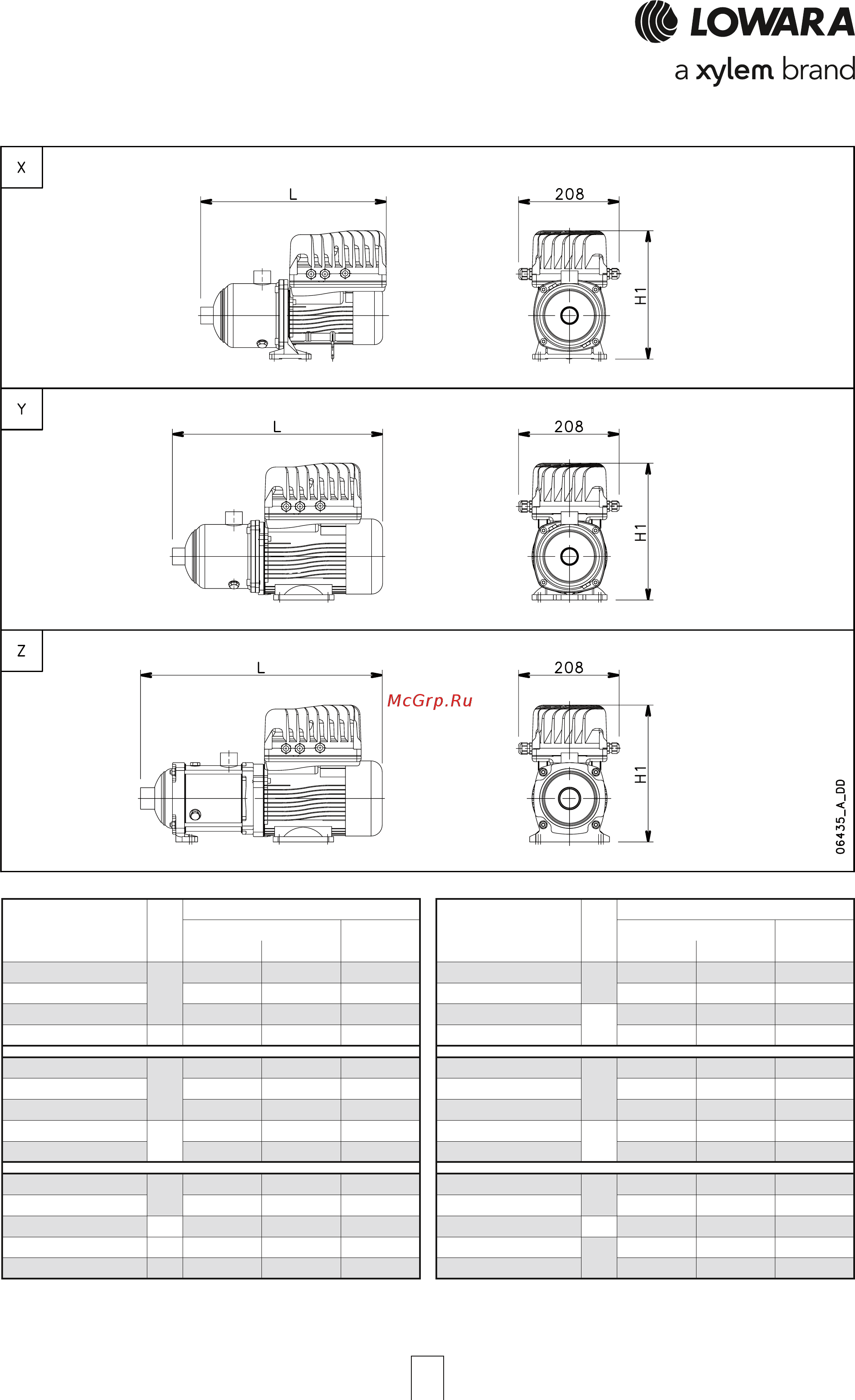

СЕРИЯ TKS/HM
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE TKS 1-3-5HM
WEIGHT WEIGHT
H1 L kg H1 L kg
TKS/1HM03P03T 266 344 9 TKS/1HM06S03T 266 404 10
TKS/1HM04P04T 266 364 10 TKS/1HM12S05T 276 524 15
TKS/1HM05P05T 266 384 11 TKS/1HM16S07T 284 648 17
TKS/1HM06P07T Y 284 455 16 TKS/1HM22S11T 284 768 23
TKS/3HM02P03T 266 344 9 TKS/3HM04S03T 266 364 10
TKS/3HM03P04T 266 344 9 TKS/3HM05S04T 266 384 10
TKS/3HM04P05T 266 364 10 TKS/3HM06S05T 266 404 11
TKS/3HM05P07T 284 435 15 TKS/3HM08S07T 284 488 18
TKS/3HM06P11T 284 455 16 TKS/3HM13S11T 284 588 20
TKS/5HM02P04T 266 346 9 TKS/5HM02S03T 266 361 9
TKS/5HM03P05T 266 346 10 TKS/5HM03S04T 266 361 10
TKS/5HM05P11T Y 284 437 17 TKS/5HM04S05T Y 266 386 11
TKS/5HM05S07T 284 462 16
TKS/5HM08S11T 284 525 19
For further dimensions refer to standard product. tks-1-3-5hm-2p50-en_a_td
Ref.
Ref.
X
DIMENSIONS (mm)
X
Z
Z
XX
PUMP TYPE
TKS/HM..P
XX
ZY
DIMENSIONS (mm)
PUMP TYPE
TKS/HM..S
ТИП НАСОСА
TKS/HM..P
ТИП НАСОСА
TKS/HM..S
Рис.
Рис.
РАЗМЕРЫ (мм) РАЗМЕРЫ (мм)
ВЕС ВЕС
кг кг
Остальные размеры те же, что у стандартных моделей.
