26

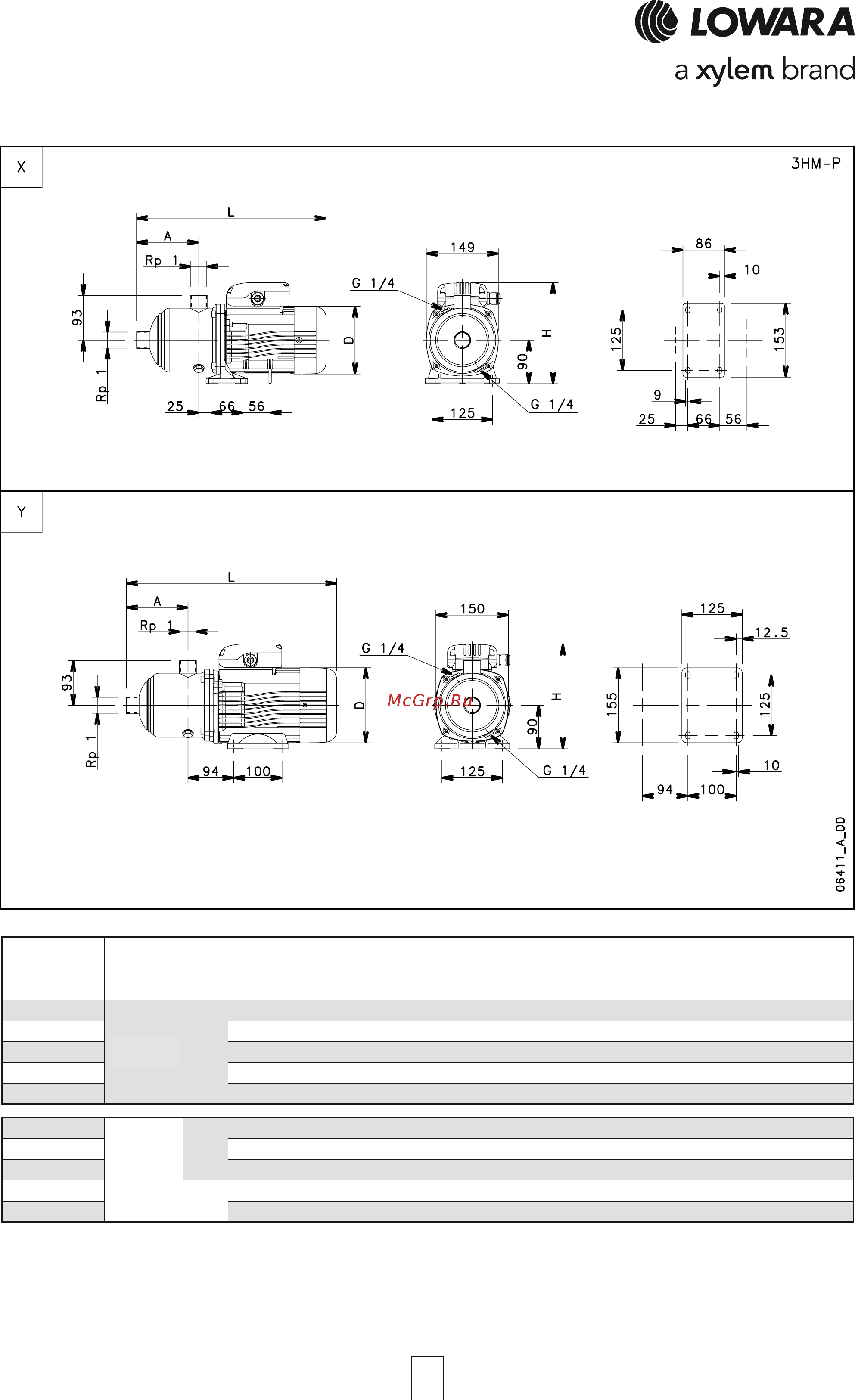

СЕРИЯ 3HM..P
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE 3HM-P 2 poli 50 Hz
WEIGHT
kW SIZE A D H L PN kg
3HM02 0,50 63 87 120 201 336 10 7
3HM03 0,50 63 87 120 201 336 10 7
3HM04 0,50 63 107 120 201 356 10 7
3HM05 0,75 71 127 140 211 390 10 10
3HM06 0,95 71 147 140 220 410 10 11
3HM02 0,30 63 87 120 201 336 10 6
3HM03 0,40 63 87 120 201 336 10 6
3HM04 0,50 63 107 120 201 356 10 7
3HM05 0,75 80 127 155 219 435 10 12
3HM06 1,1 80 147 155 219 455 10 13
3hm-p-2p50-en_a_td
Y
VERSION
SINGLE-
PHASE
THREE-
PHASE
X
PUMP
TYPE
X
DIMENSIONS (mm)
MOTOR
Ref.
ТИП
НАСОСА
ИСПОЛНЕ-
НИЕ
ОДНОФАЗ-
НОЕ
ТРЕХФАЗ-
НОЕ
ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС
кг
кВт
Рис.
Типоразм.
