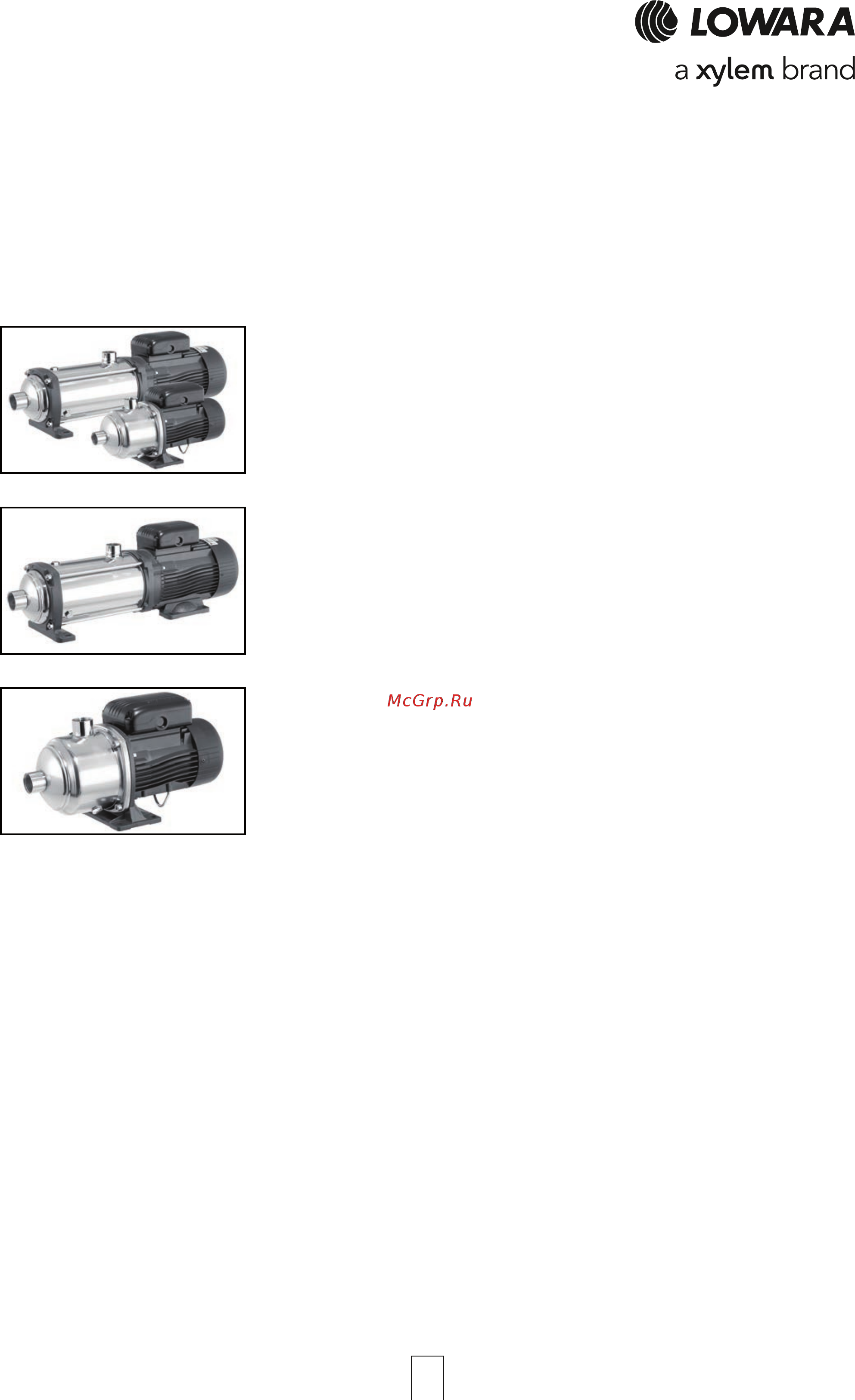

![Lowara e-HM-S 5HM09S15T [9/84] Высокоэф фективный го ризонтальный многоступен чатый насос](/img/pdf.png)
Lowara e-HM-S 5HM09S15T [9/84] Высокоэф фективный го ризонтальный многоступен чатый насос
![Lowara e-HM-N 5HM05N07T [9/84] Высокоэф фективный го ризонтальный многоступен чатый насос](/views2/1612784/page9/bg9.png)
9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАСОС
- Подача: до 29 м
3
/ч.
- Напор: до 160 м.
- Температура окружающей среды:
• для исполнений с трехфазным двигателем – от -30°C до +50°C;
• для исполнений с однофазным двигателем – от -30°C до +45°C
(от -30°C до +40°C для двигателей мощностью 0,95 кВт).
- Температура перекачиваемой жидкости:
• +90°C для исполнений с трехфазным двигателем и применений в
соответствии с EN60335-2-41;
• +120°C для исполнений с трехфазным двигателем и стальным рабо-
чим колесом (HM..S, HM..N) и применений, отличных от указанных в
стандарте EN60335-2-41;
• +60°C для исполнений с однофазным двигателем.
- Максимальное рабочее давление:
• 10 бар (PN 10) для насосов с рабочим колесом из полимера Noryl™;
• 16 бар (PN 16) для насосов с рабочим колесом из нержавеющей ста-
ли и торцевым уплотнением Q1BEGG или Q1Q1EGG (максимальная
температура перекачиваемой жидкости +90°C).
- Присоединения: резьба Rp для всасывающих и напорных патрубков.
- Гидравлические характеристики по стандарту ISO 9906:2012 - Класс 3B.
ЭЛЕКТРОДВИГАТЕЛЬ
- Электродвигатель с короткозамкнутым ротором типа «беличье коле-
со», закрытая конструкция, воздушное охлаждение, 2 полюса:
• трехфазный – класс энергоэффективности IE3 (по стандартам (ЕС)
№ 640/2009 и IEC 60034-30);
• однофазный – до 2,2 кВт (встроенная защита от перегрузок с авто-
матическим перезапуском).
- Степень защиты IP55.
- Класс изоляции: 155 (F).
- Характеристики в соответствии с EN 60034-1.
- Стандартное напряжение:
• однофазные: 220-240 В, 50 Гц;
• трехфазные: 220-240/380-415 В, 50 Гц при мощности до 3 кВт;
380/415/660-690 В, 50 Гц при мощности 4 кВт и выше.
ОТРАСЛИ
ЖИЛИЩНО-КОММУНАЛЬНОЕ ХОЗЯЙСТВО.
ПРОМЫШЛЕННОСТЬ.
Высокоэф-
фективный го-
ризонтальный
многоступен-
чатый насос
ПРИМЕНЕНИЕ
Системы повышения давления и водоснабжения.
Моечные установки, в том числе установки для мытья автомобилей.
Циркуляция холодных и горячих жидкостей (воды, водно-гликолевой сме-
си) в системах отопления, охлаждения и кондиционирования.
Станции водоподготовки.
Подача умеренно-агрессивных жидкостей.
Производство продуктов питания и напитков.
СЕРИЯ e-HM™
