+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
16
2.4.2. Распределение слотов и применение
Правила применения слотов в QBM-P5000-15 rev.E:

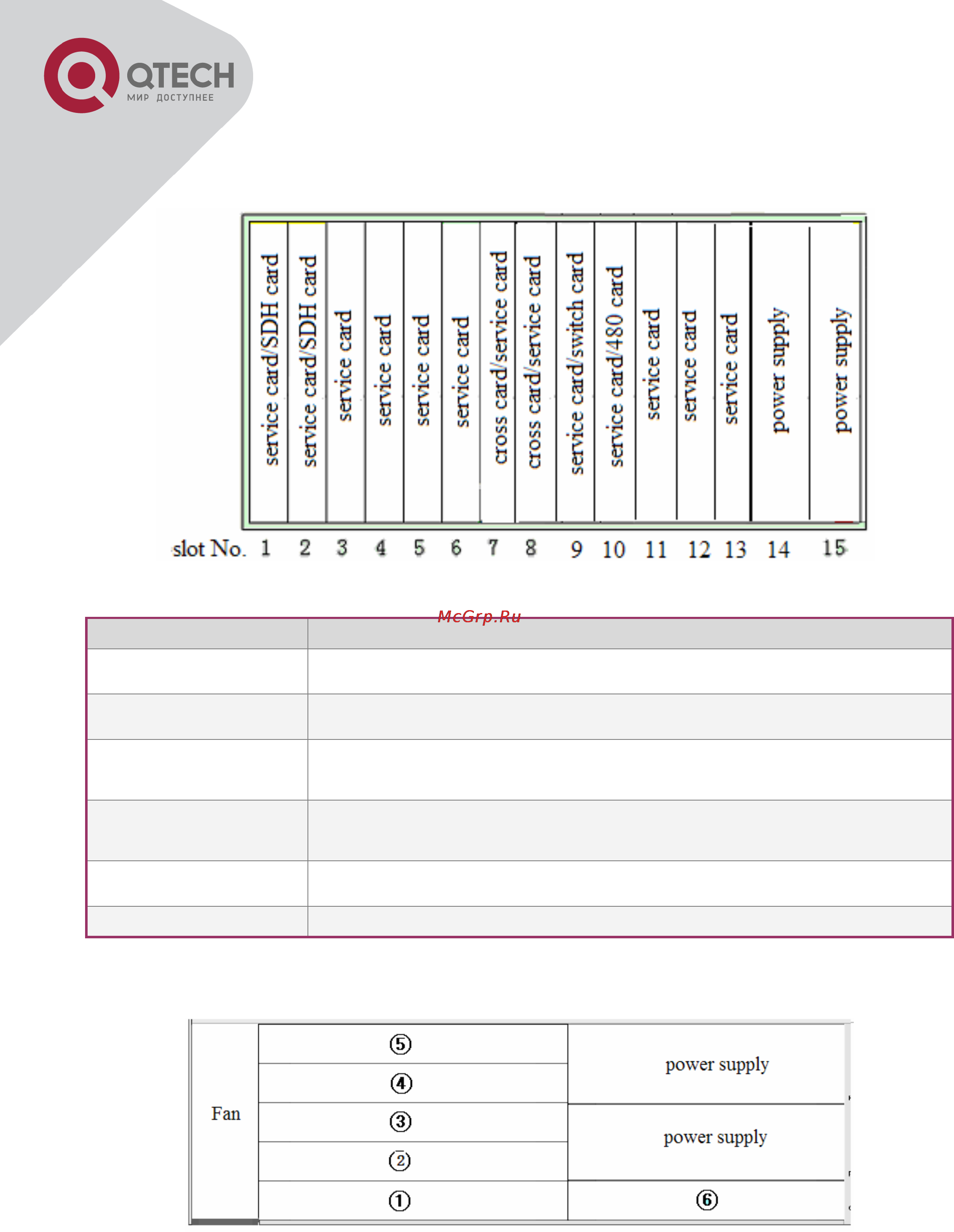

Рисунок 2.4.2.1. – Назначение слотов QBM-P5000-15 rev.E
Номер слота
Тип карты
1,2
Голосовые карты, карты передачи данных, SDH карты, PDH мультиплексоры, мультисервисные
мультиплексоры (кроме 480FE-xxx и P480FE-xxx).
3,4,5,6,9,11,12,13
Голосовые карты, карты передачи данных, PDH мультиплексоры, мультисервисные мультиплек-
соры (кроме 480FE-xxx, P480FE-xxx, STM-1, и карты коммутации и агрегации Ethernet).
7,8
Карты кросс-коммутации. Голосовые карты, карты передачи данных, PDH мультиплексоры,
мультисервисные мультиплексоры (кроме 480FE-xxx, P480FE-xxx, STM-1, и карты коммутации и
агрегации Ethernet).
9
Карта коммутации и агрегации Ethernet. Голосовые карты, карты передачи данных, PDH мульти-
плексоры, мультисервисные мультиплексоры (кроме 480FE-xxx, P480FE-xxx, STM-1, и карты
коммутации и агрегации Ethernet).
10
Голосовые карты, карты передачи данных, PDH мультиплексоры, мультисервисные мультиплек-
соры.
14,15
Блоки питания AC и/или DC типа.
Внимание! Модули QBM-P515-480FE-xxx и QBM-P515-P480FE-xxx могут быть установлены только в слот
10.
Правила применения слотов в QBM-P5000-6 rev.A:
Рисунок 2.4.2.2. – назначение слотов QBM-P5000-6 rev.A
