+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
47
Device connect at the 1st E1, ID=240;
Device connect at the 2nd E1, ID=241;
Device connect at the 3rd E1, ID=242;
Device connect at the 4th E1, ID=243;
Device connect at the 5th E1, ID=244;
Device connect at the 6th E1, ID=245;
Device connect at the 7th E1, ID=246;
Device connect at the 8th E1, ID=247;
Модуль поддерживает установку двух типов заворотов, по потоку Е1 и по мультиплексному оптическому
порту.

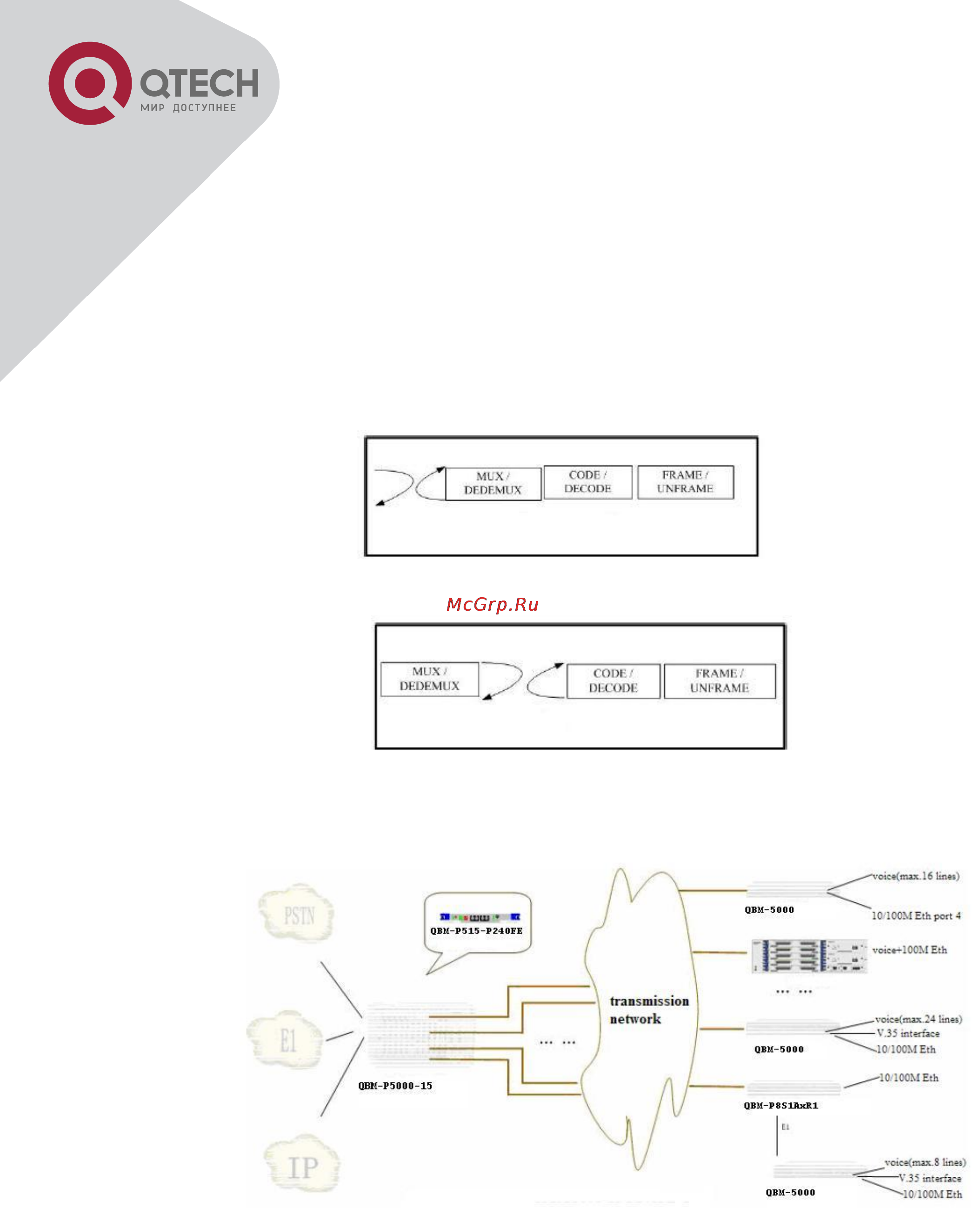

Рисунок 4.5.10.1. – Заворот на оптическом интерфейсе.
Рисунок 4.5.10.2. – Заворот на линии Е1.
4.5.11. Типовая схема применения
Рисунок 4.5.11.1. – Типовая схема применения модуля QBM-P515-P240FE-xxx
4.6. МОДУЛЬ QBM-P515-SHDSL-2W*8
4.6.1. Краткий обзор
QBM-P515-SHDSL-2W*8 – модуль SHDSL обеспечивает передачу до 8 каналов G.SHDSL, выпускается в
модульном варианте исполнения и может устанавливаться как в шасси QBM-P5000-15 или QBM-P5000-6.
Модуль поддерживает прозрачную передачу SA бит (при передаче потока Е1).
