KEY1
KEY2
НАЗНАЧЕНИЕ
ОПИСАНИЕ
ON
--
ISP
Отладочный режим
OFF
--
NORMAL
Рабочий режим
Внимание! По умолчанию SW1 оба KEY в положении OFF.
4.15.9. Типовая схема применения

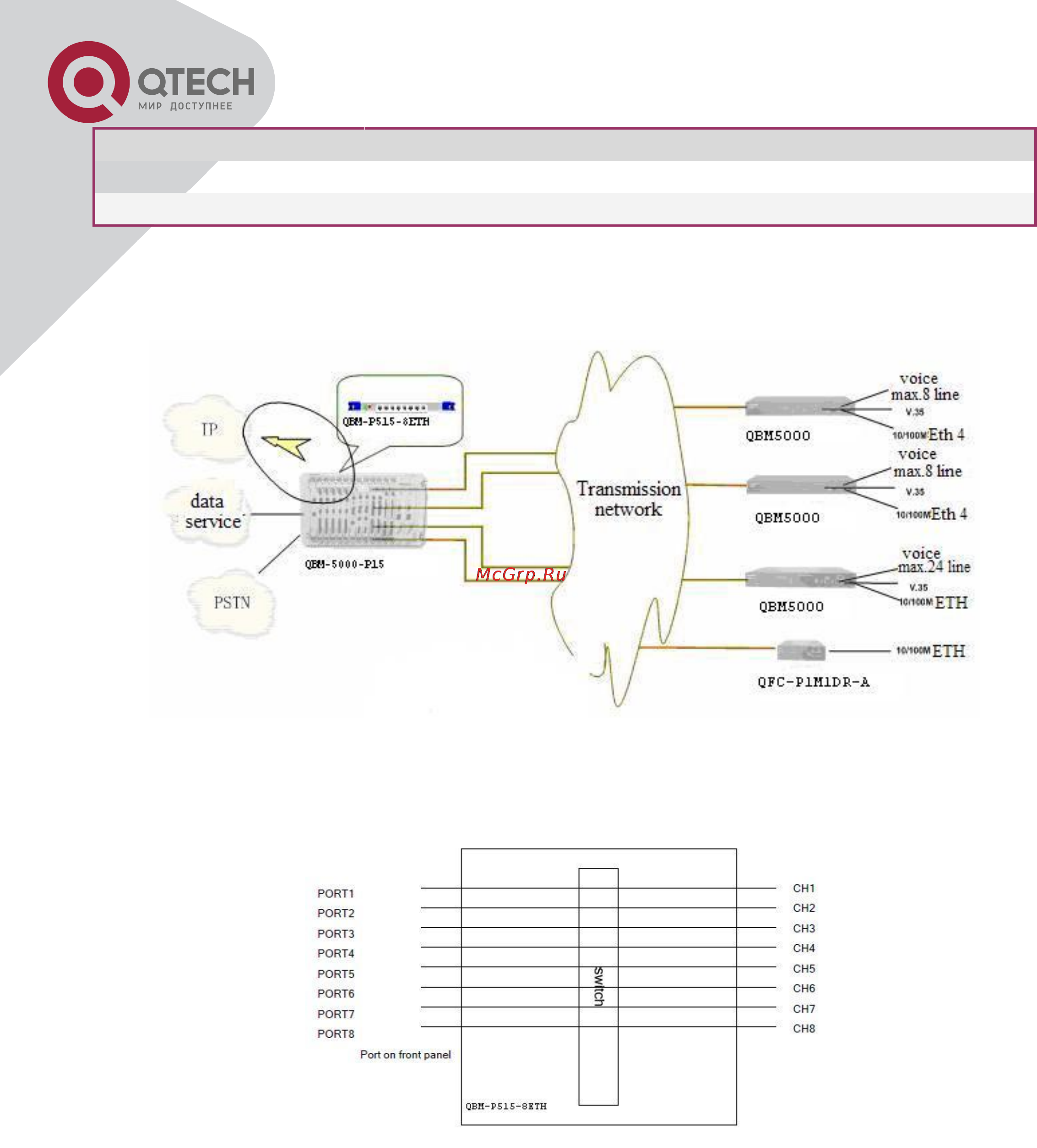

Рисунок 4.15.9.1. – Типовое применение (топология PTMP).
4.15.10. Режимы работы модуля
A) Прозрачный режим работы (порт в порт).
Рисунок 4.15.10.1. – Прозрачный режим.
Каналы СH1~CH8 приходящие с матрицы коммутации соответствуют 8 портам Ethernet на передней пане-
ли.
