+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
23

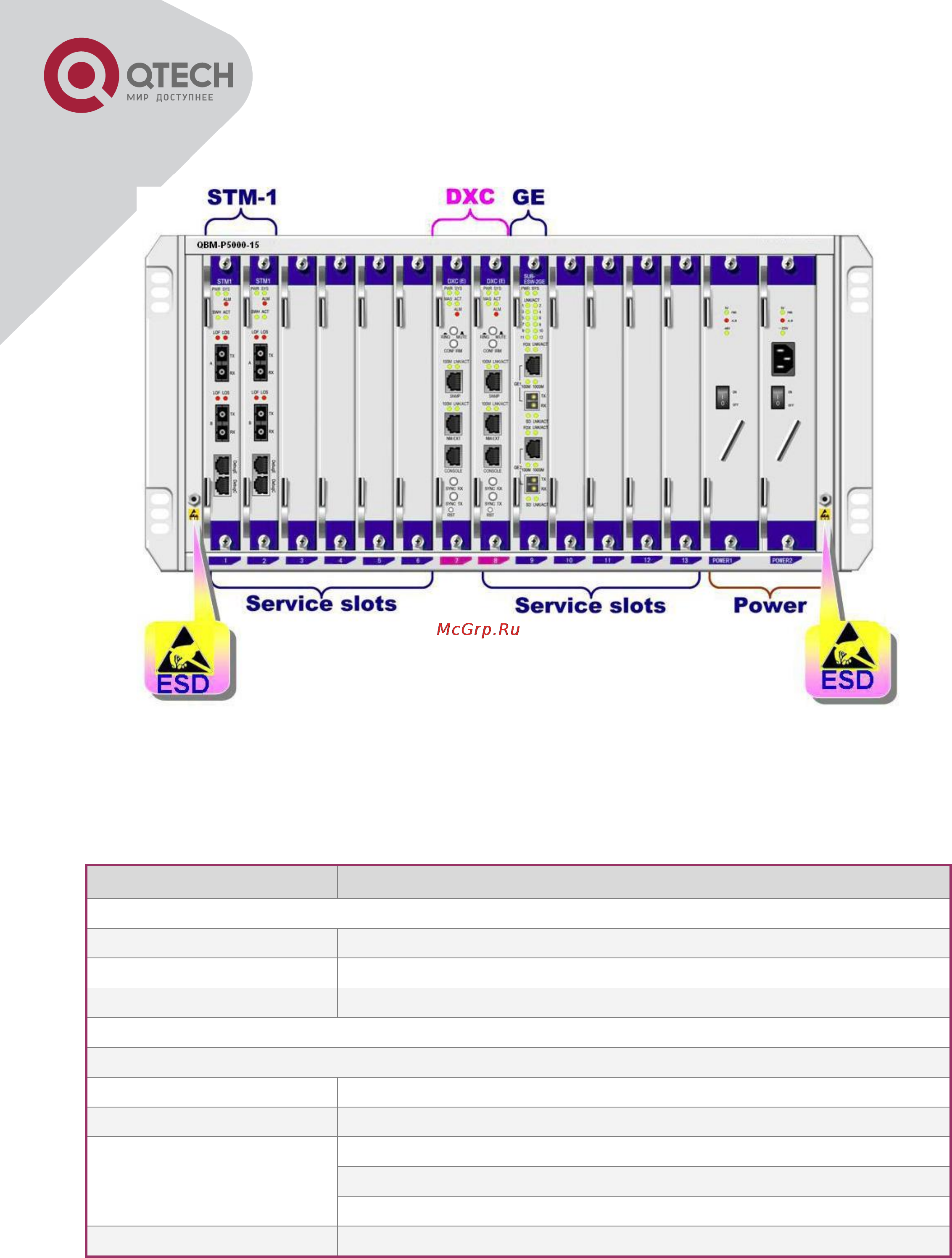

3.1.4. Распределение слотов шасси QBM-P5000-15
Рисунок 3.1.4.1. – Распределение слотов шасси QBM-P5000-15
ESD (electrostatic discharge) – точки подключения электростатических браслетов.
Внимание! Необходимо пользоваться антистатическими браслетами при установке и вынимании модулей
из шасси.
3.1.5. Характеристики QBM-P5000-15
Параметры
Описание
Физические параметры
Размеры шасси(мм)
480(Ш)х267(В)х248(Г)
Вес шасси+2 блока питания(кг)
6
Размеры модуля(мм)
25(Ш)х240(В)х225(Г)
Электропитание
Блок питания постоянного тока
Напряжение
номинальное -48В, диапазон -36В~ -72В;
Мощность
300 Вт (максимальная)
Защита
по превышению тока, напряжения
от понижения напряжения
от перегрева и от переполюсовки
Избыточное питание
два блока питания (один защитный)
