+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
42
4.4.5. Электропитание
5В от шины шасси с блоками AC ~220В, DC -48В;
Потребляемая мощность: <8 Вт.
4.4.6. Условия эксплуатации
Рабочая температура: 0ºC~50ºC;
Влажность воздуха: ≤90%(при температуре 25ºC);
Атмосферное давление 86~106 кПа.
4.4.7. Условия хранения
Температура хранения -20ºC~70ºC;
Влажность воздуха: <90%, без образования конденсата (при температуре 25ºC).
4.4.8. Габариты и вес
Габариты: Ш х В Х Г = 240 мм х 25 мм х 225 мм;
Вес: 0,35 кг.
4.4.9. Фронтальная панель модуля QBM-P515-120*2-xxx и светодиодная индикация

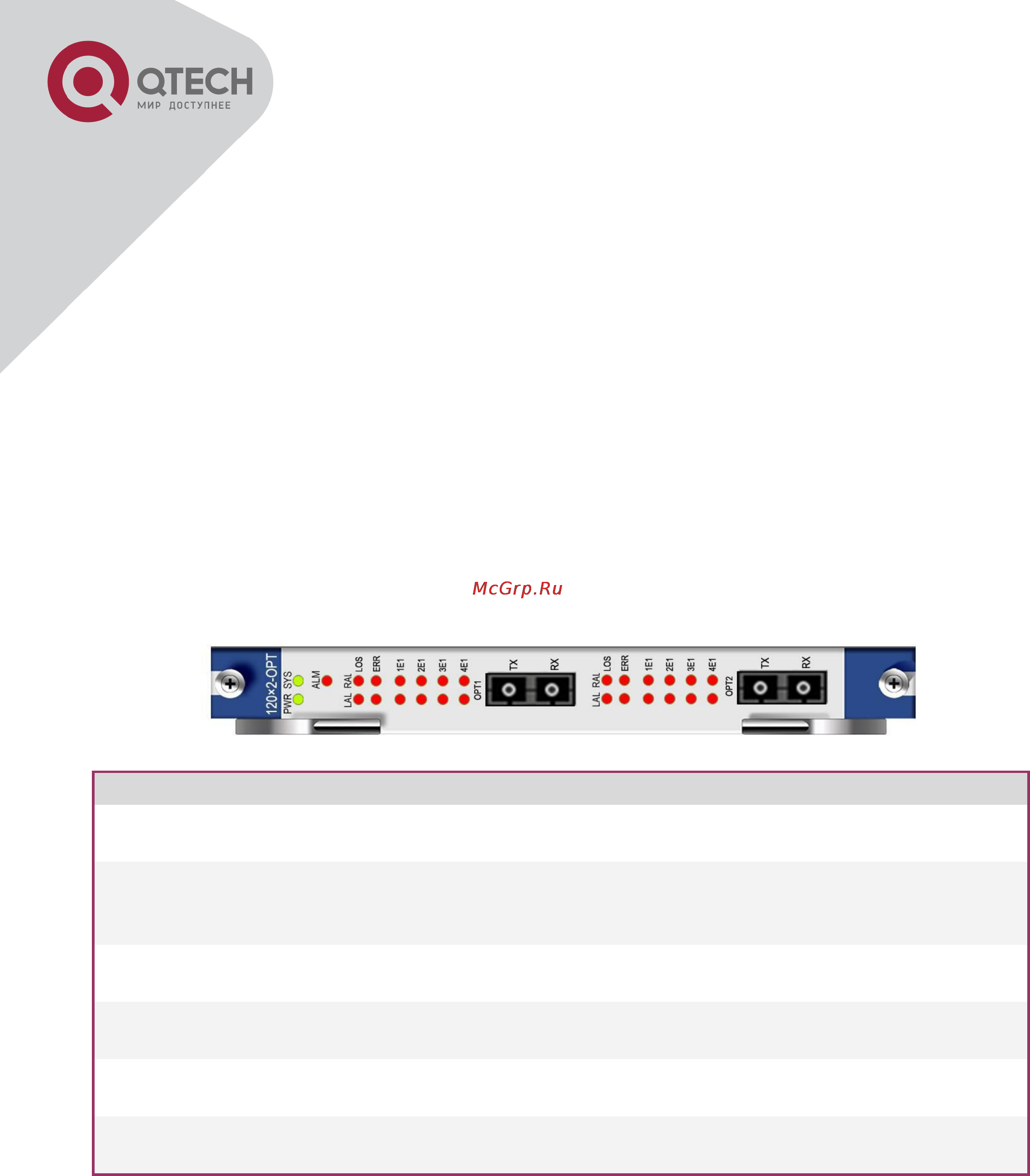

Рисунок 4.4.9.1. - Фронтальная панель модуля QBM-P515-120*2-xxx
Индикатор
Цвет индикатора
Описание
PWR
Зелѐный
Горит: Индикатор наличия питания;
Погашен: Отсутствие питания;
SYS
Зелѐный
Горит: Программная ошибка в работе устройства;
Мигает: Устройство функционирует нормально;
Погашен: Аппаратная ошибка в работе устройства;
ALM
Красный
Горит: Общий индикатор аварий;
Погашен: Отсутствие аварий;
LAL LOS
Красный
Горит: Потеря сигнала на приѐме локальной стороны;
Погашен: Нормальное состояние;
LAL ERR
Красный
Горит: OOF,10E-6,10E-3 на локальной стороне;
Погашен: Нормальное состояние;
RAL LOS
Красный
Горит: Потеря сигнала на приѐме удалѐнной стороны;
Погашен: Нормальное состояние
