+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
64
4.10.9. Типовые схемы применения

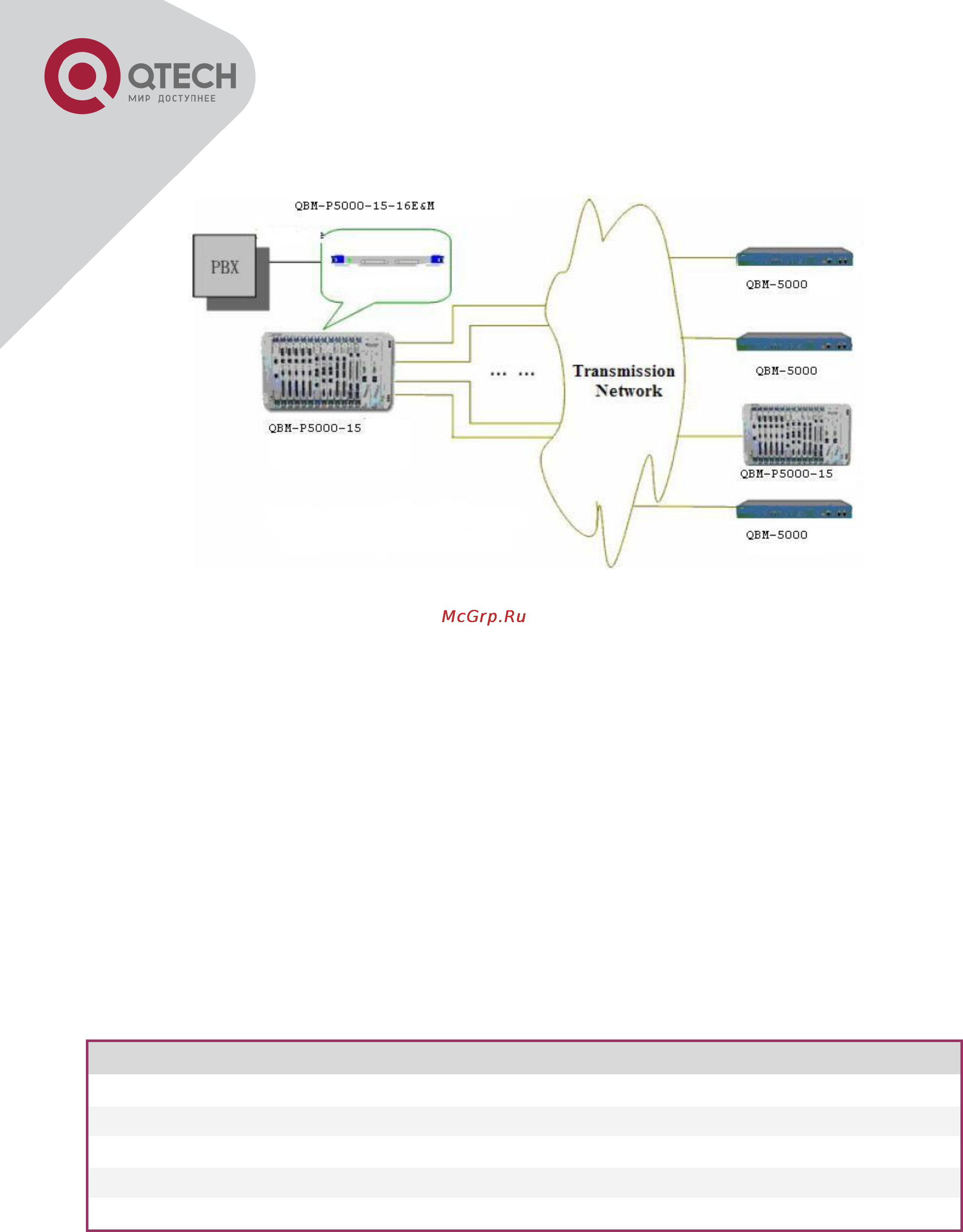

Рисунок 4.10.9.1. – Типовая схема применения модуля QBM-P515-16E&M
4.11. МОДУЛЬ QBM-P515-16RS232
4.11.1. Краткий обзор
QBM-P515-16RS232 – интерфейсный модуль для установки в шасси, обеспечивает передачу до 16 кана-
лов RS232, с максимальной скоростью 115200 Кбит/с, может устанавливаться в шасси QBM-P5000-15 или
QBM-P5000-6.
4.11.2. Особенности функционирования
16 линий RS232;
Регулируемая пропускная способность;
Гибкий доступ для передачи данных;
Максимальная скорость передачи 115200 Кбит/с.
4.11.3. Интерфейс RS232
Соответствие стандарту RS232;
Тип разъема HDB26M;
Тип коннектора на кабеле HDB26F;
Регулируемая полоса пропускания 64K, 128K, 256K, 512K, 1024К.
Полоса
Скорость асинхронного интерфейса
64K
Максимальная скорость интерфейса 9600 бит/с
128K
Максимальная скорость интерфейса 19200 бит/с
256K
Максимальная скорость интерфейса 57600 бит/с
512K
Максимальная скорость интерфейса 115200 бит/с
1024К
Максимальная скорость интерфейса 115200 бит/с
