B) Агрегирование на один порт фронтальной панели.

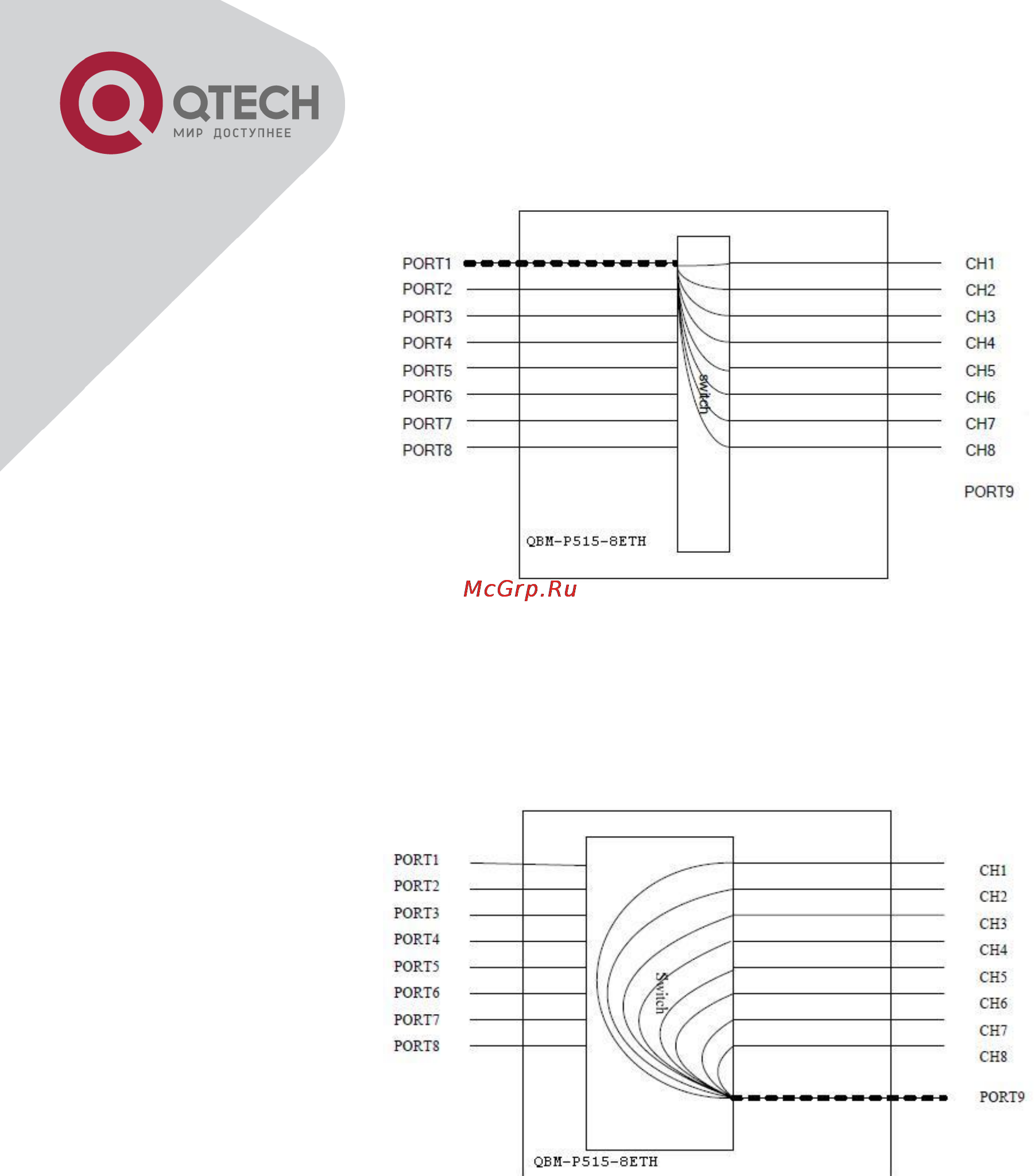

Рисунок 4.15.10.2. – Агрегированный режим.
Каналы СH1~CH8 приходящие с матрицы коммутации агрегируются на первый Ethernet порт (PORT1).
C) Агрегирование на один порт матрицы шасси.
Рисунок 4.15.10.3. – Агрегированный режим интерфейса.
Каналы СH1~CH8 приходящие с матрицы коммутации агрегируются на Ethernet порт находящийся на мат-
рице шасси(PORT9), связанный с картой агрегации Ethernet (QBM-P56-ESW-2GE-T, QBM-P56-ESW-2GE-
xxx, QBM-P56-ESW-GE-T, QBM-P56-ESW-GE-xxx или QBM-P515-ESW-2GE).
4.16. МОДУЛЬ QBM-P515-ESW-2GE
4.16.1. Краткий обзор
QBM-P515-ESW-2GE – интерфейсный модуль с 2-мя агрегатными COMBO портами на фронтальной пане-
ли (оптический или медный интерфейсы для каждого канала выбирается автоматически) и 12 интерфей-
сами Ethernet на шине взаимодействия с шасси, может устанавливаться в шасси QBM-P5000-15, QBM-
P5500-15. Модуль устанавливается только в 9-ый слот шасси.
4.16.2. Особенности функционирования
Два агрегатных COMBO порта с автоматическим выбором медного или оптического интерфейса;
Медный порт поддерживает автоопределение 10/100/100 Мбит/c, дуплекс/полу-дуплес и функцию AUTO-
MDIX;
Оптический порт 1000Base-X, слот для любых SFP;
Максимальный размер кадра 1632 байта;
Контроль потока, нелинейное ограничение скорости от 62 кбит/c до 1000 Мбит/с;
