+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
53
4.8.5. Условия эксплуатации
Рабочая температура: 0ºC~50ºC;
Влажность воздуха: ≤90%(при температуре 25ºC);
Атмосферное давление 86~106 кПа.
4.8.6. Условия хранения
Температура хранения -20ºC~70ºC;
Влажность воздуха: <90%, без образования конденсата (при температуре 25ºC).
4.8.7. Габариты и вес
Габариты: 113мм(Ш)х25мм(В)х225мм(Г);
Вес:
QBM-P56-4E1-BL - 0,2 кг;
QBM-P56-4E1 – 0,24 кг;
4.8.8. Фронтальная панель модуля QBM-P56-4E1-BL/QBM-P56-4E1 и светодиодная индикация

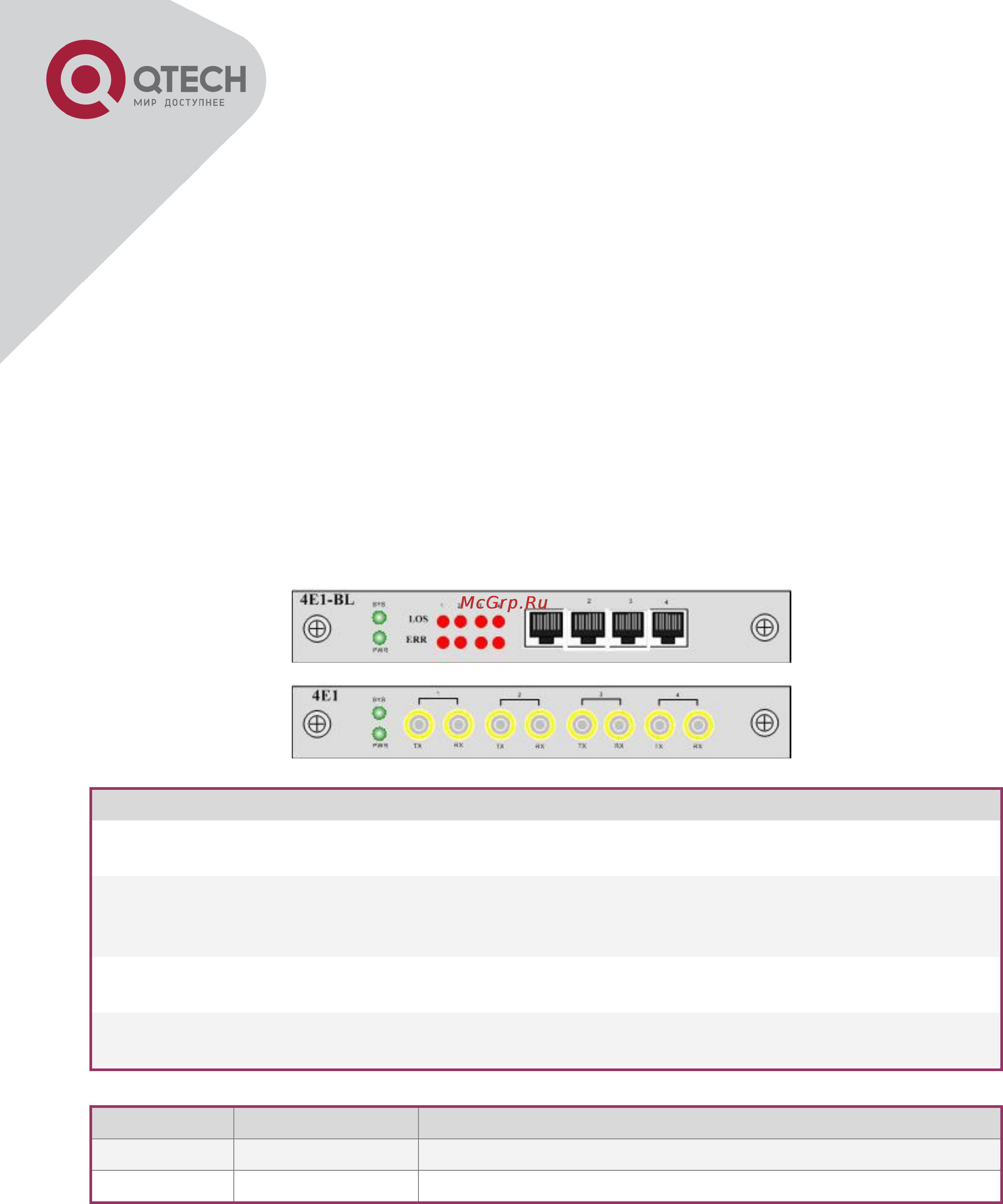

Рисунок 4.8.8.1. - Фронтальная панель модуля QBM-P56-4E1-BL и QBM-P56-4E1
Индикатор
Цвет индикатора
Описание
PWR
Зеленый
Горит: Индикатор наличия питания;
Погашен: Отсутствие питания.
SYS
Зеленый
Горит: Программная ошибка в работе устройства;
Мигает: Устройство функционирует нормально;
Погашен: Аппаратная ошибка в работе устройства или отсутствие питания.
LOS 1-4
Красный
Горит: Потеря сигнала на приѐме интерфейса - LOS;
Погашен: Норма;
ERR 1-4
Красный
Горит: Наличие одной из аварий AIS,LOF или CRC;
Погашен: Норма;
Назначение перемычки J15
Состояние
Назначение
Описание
Не замкнута
Normal
Рабочий режим
Замкнута
ISP
Отладочный режим
4.8.9. Конфигурация канала управления сети
1. Диапазон ID локальных устройств: 1~239;
2. Специальный диапазон адресов устройств, соединяющихся с QBM-P56-4E1-BL/QBM-P56-4E1, ID:
240~243;
Определение специального адреса 240~243: если пользователь фактически не задаѐт ID удалѐнного уст-
ройства, устройство может автоопределиться NMS картой.
