+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
33
Поддержка на оптических портах SDH внешних и внутренних заворотов;
В поддержку заворотов BER функция на каждый канал.
4.2.3. Артикул модуля
QBMP-P515-STM1-xxx, где xxx один из типов оптических интерфейсов:
-2R1 – А и В интерфейс - двухволоконный, SMF, 0-25 км;
-3R1 – А и В интерфейс - двухволоконный, SMF, 10-60 км;
-4R1 – А и В интерфейс - двухволоконный, SMF, 15-120 км;
-6R3155 - А интерфейс – WDM, SMF, Tx=1310нм/Rx=1550нм, 0-25 км;
В интерфейс – WDM, SMF, Tx=1550нм/Rx=1310нм, 0-25 км;
-7R3155 - А интерфейс – WDM, SMF, Tx=1310нм/Rx=1550нм, 10-50 км;
В интерфейс – WDM, SMF, Tx=1550нм/Rx=1310нм, 10-50 км;
4.2.4. Параметры оптического интерфейса
Тип
Длина волны,
нм
Мощность передат-
чика, дБм
Нижний порог перегрузки
приёмника, дБм
Чувствительность,
дБм
Дальность пере-
дачи, км
2R1
1310
-15~-8
-8
-34
0-25
3R1
1310
-5~0
-8
-34
10-60
4R1
1550
-5~0
-10
-36
15-120
6R3155
A:1310Tx/1550Rx
B:1550Tx/1310Rx
-12~-3
-8
-30
0-25
7R3155
A:1310Tx/1550Rx
B:1550Tx/1310Rx
-5~0
-8
-32
10-50
4.2.5. Электропитание
5В от шины шасси с блоками AC ~220В, DC -48В;
Потребляемая мощность: <20 Вт.
4.2.6. Условия эксплуатации
Рабочая температура: 0ºC~50ºC;
Влажность воздуха: ≤90%(при температуре 25ºC);
Атмосферное давление 86~106 кПа.
4.2.7. Условия хранения
Температура хранения -20ºC~70ºC;
Влажность воздуха: <90%, без образования конденсата (при температуре 25ºC).
4.2.8. Габариты и вес
Габариты: Ш х В Х Г = 240 мм х 25 мм х 225 мм;
Вес: 0,39 кг.

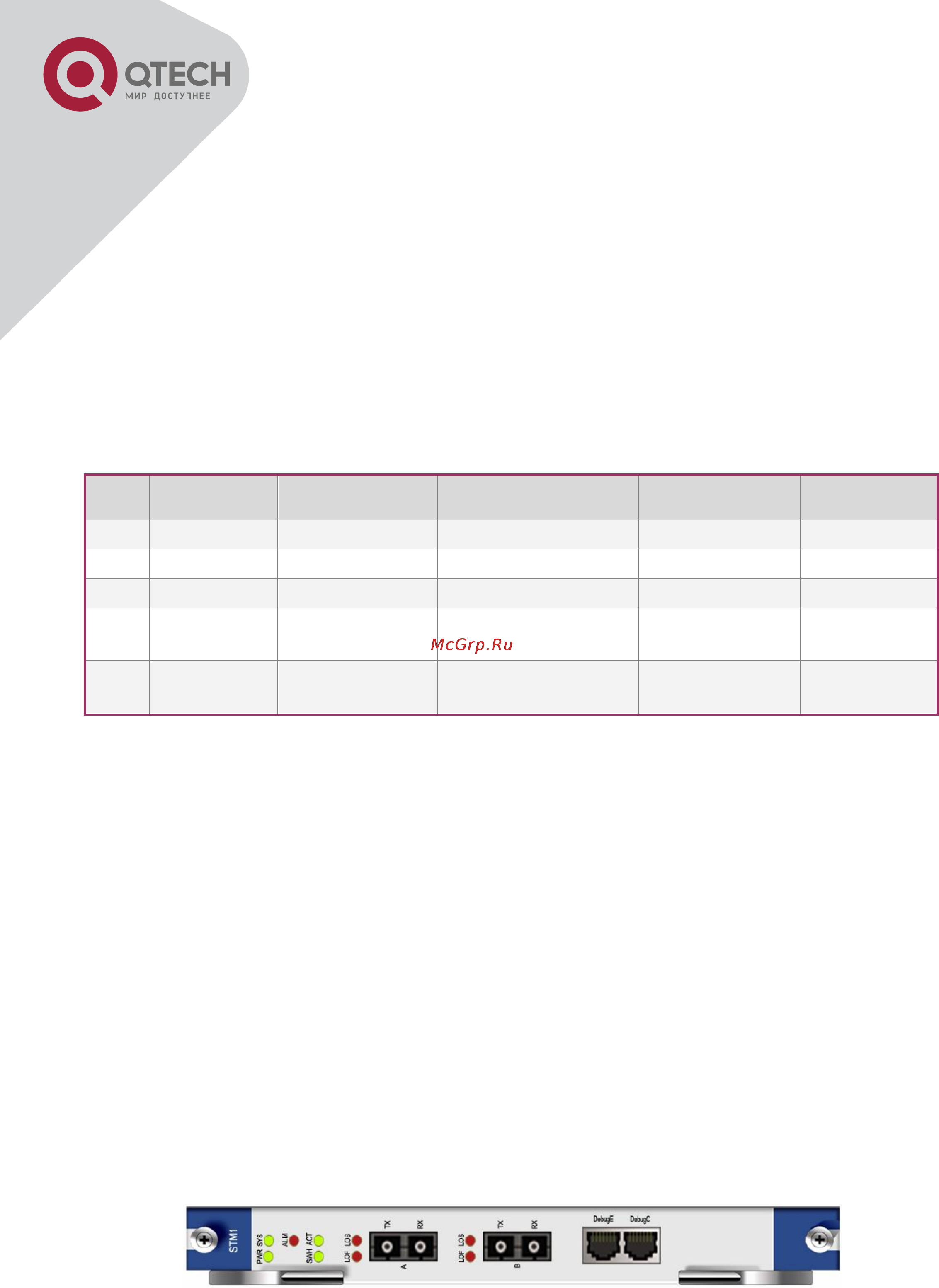

4.2.9. Фронтальная панель модуля QBM-P515-STM1-xxx и светодиодная индикация
Рисунок 4.2.9.1. - Фронтальная панель модуля QBM-P515-STM1-xxx
