+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
68

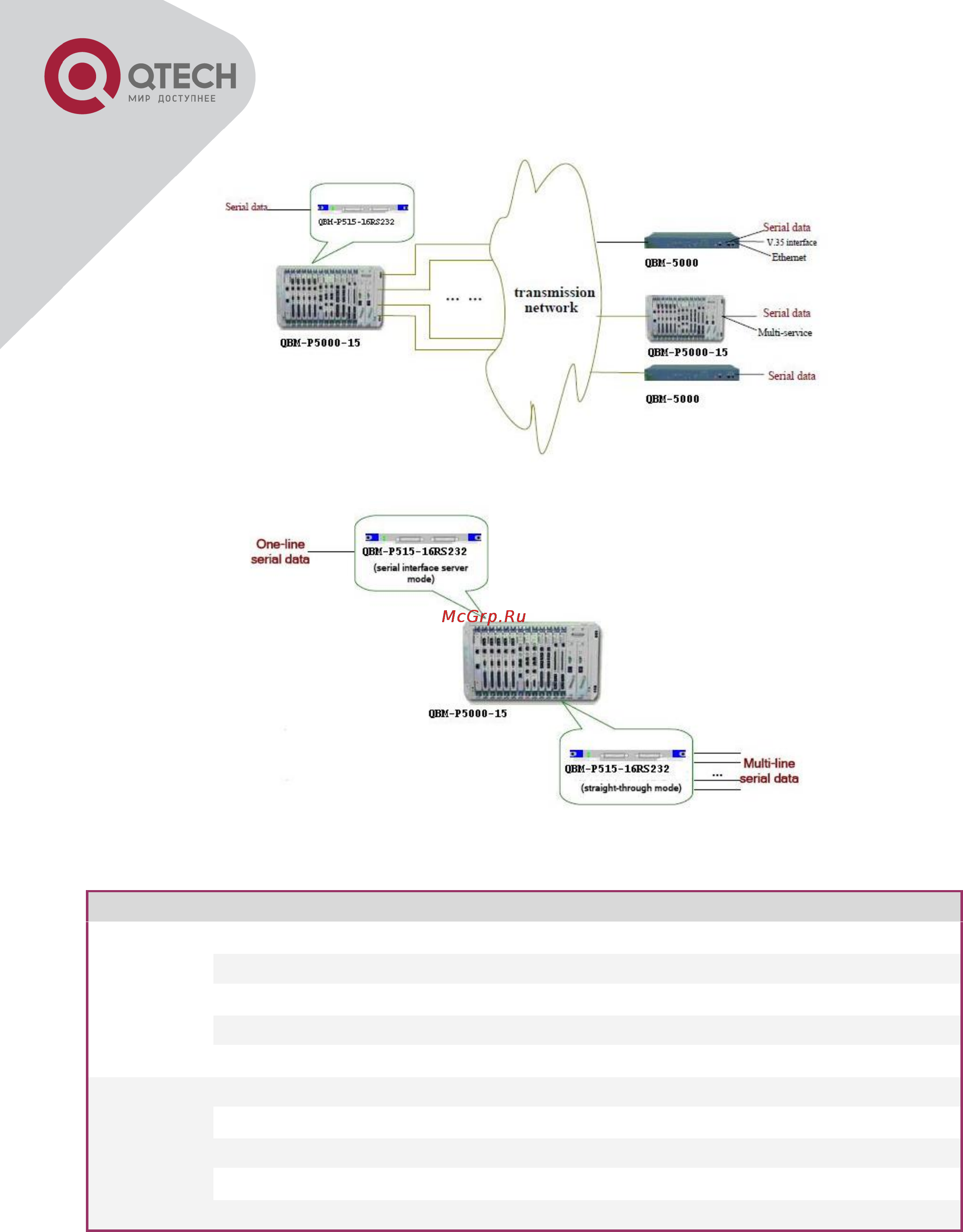

4.11.10. Типовые схемы применения
Рисунок 4.11.10.1. – Соединение точка-точка.
Рисунок 4.11.10.2. – Подключение в режиме сервера.
4.11.11. Соотношение пропускной способности и занимаемых ВИ в группах STBUS
Канал
К
Доп.информация
Канал данных 1
64K
Занимает 0 ВИ в 1-ой группе STBUS
128K
Занимает 0~1 ВИ в 1-ой группе STBUS
256K
Занимает 0~3 ВИ в 1-ой группе STBUS
512K
Занимает 0~7 ВИ в 1-ой группе STBUS
1024K
Занимает 0~15 ВИ в 1-ой группе STBUS
Канал данных 2
64K
Занимает 16-ый ВИ в 1-ой группе STBUS
128K
Занимает 16~17 ВИ в 1-ой группе STBUS
256K
Занимает 16~19 ВИ в 1-ой группе STBUS
512K
Занимает 16~23 ВИ в 1-ой группе STBUS
1024K
Занимает 16~31 ВИ во 1-ой группе STBUS
