+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
44
4.4.11. Типовая схема применения

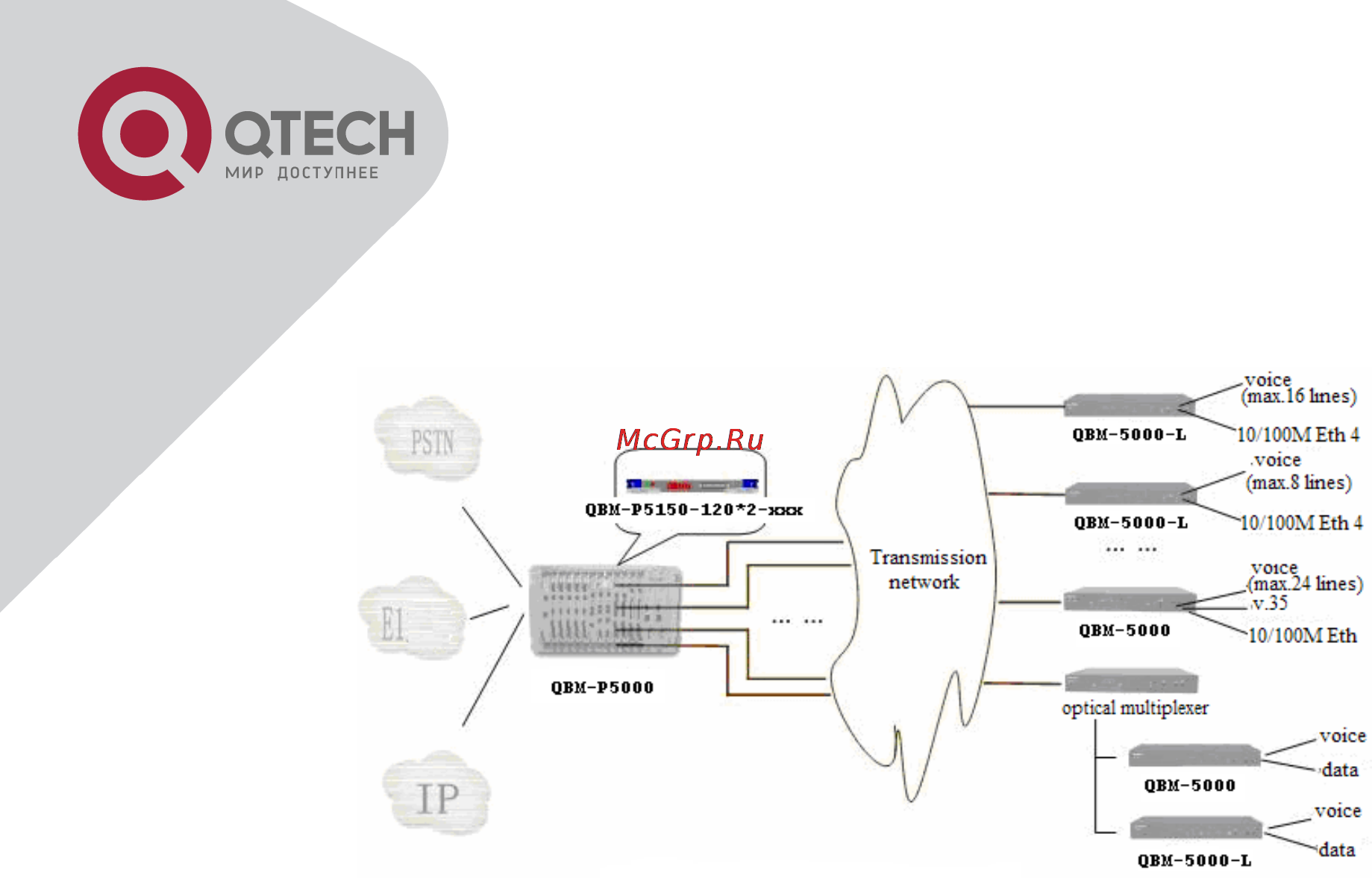

Рисунок 4.4.11.1. – Типовая схема применения модуля QBM-P515-120*2-xxx
4.5. МОДУЛЬ QBM-P515-P240FE-XXX
4.5.1. Краткий обзор
QBM-P515-P240FE-xxx – мультисервисный мультиплексор с 8*Е1 (выводимых на шину шасси), одним пор-
том 10/100Base-T Ethernet (выводимым на лицевую панель или шину шасси) и двумя оптическими интер-
фейсами (для организации защиты 1+1). Интерфейсы Е1 поддерживают работу как в нефреймированном
так и фреймированном PCM30 или PCM31 режимах. Модули поддерживают каналы управления удалѐн-
ными устройствами.
4.5.2. Особенности функционирования
Передача до 8 потоков Е1;
Поддержка прозрачного и фреймированного режима;
Поддержка PCM30 и PCM31;
Поддержка управления удаленного устройства;
Поддержка каналов управления с использованием битов SA4 и SA5 в потоке Е1, или свободного
ВИ;
Автоопределение Ethernet порта, AUTO-MDI/MDI-X, управление потоком;
Линейное ограничение скорости на Ethernet интерфейсе с шагом 64 кбит/c;
Поддержка протекции на оптическом интерфейсе;
Поддержка ALS;
Маскирование аварий;
4.5.3. Артикул модуля
QBMP-P515-P240FE-xxx, где xxx один из типов оптических интерфейсов:
-2R1 – А и В интерфейс - двухволоконный, SMF, 0-25 км;
-3R1 – А и В интерфейс - двухволоконный, SMF, 10-60 км;
-4R1 – А и В интерфейс - двухволоконный, SMF, 15-120 км;
-6R3155 - А интерфейс – WDM, SMF, Tx=1310нм/Rx=1550нм, 0-25 км;
В интерфейс – WDM, SMF, Tx=1550нм/Rx=1310нм, 0-25 км;
-7R3155 - А интерфейс – WDM, SMF, Tx=1310нм/Rx=1550нм, 10-50 км;
В интерфейс – WDM, SMF, Tx=1550нм/Rx=1310нм, 10-50 км;
