4.5.4. Параметры оптического интерфейса
Тип
Длина волны, нм
Мощность пе-
редатчика,
дБм
Нижний порог
перегрузки
приёмника,
дБм
Чувствительность,
дБм
Дальность
передачи,
км
2R1
1310
-15~-8
-8
-34
0-25
3R1
1310
-5~0
-8
-34
10-60
4R1
1550
-5~0
-10
-36
15-120
6R3155
A:1310Tx/1550Rx
B:1550Tx/1310Rx
-12~-3
-8
-30
0-25
7R3155
A:1310Tx/1550Rx
B:1550Tx/1310Rx
-5~0
-8
-32
10-50
4.5.5. Электропитание
5В от шины шасси с блоками AC ~220В, DC -48В;
Потребляемая мощность: <10 Вт.
4.5.6. Условия эксплуатации
Рабочая температура: 0ºC~50ºC;
Влажность воздуха: ≤90%(при температуре 25ºC);
Атмосферное давление 86~106 кПа.
4.5.7. Условия хранения
Температура хранения -20ºC~70ºC;
Влажность воздуха: <90%, без образования конденсата (при температуре 25ºC).
4.5.8. Габариты и вес
Габариты: Ш х В Х Г = 240 мм х 25 мм х 225 мм;
Вес: 0,35 кг.
4.5.9. Фронтальная панель модуля QBM-P515-P240FE-xxx и светодиодная индикация

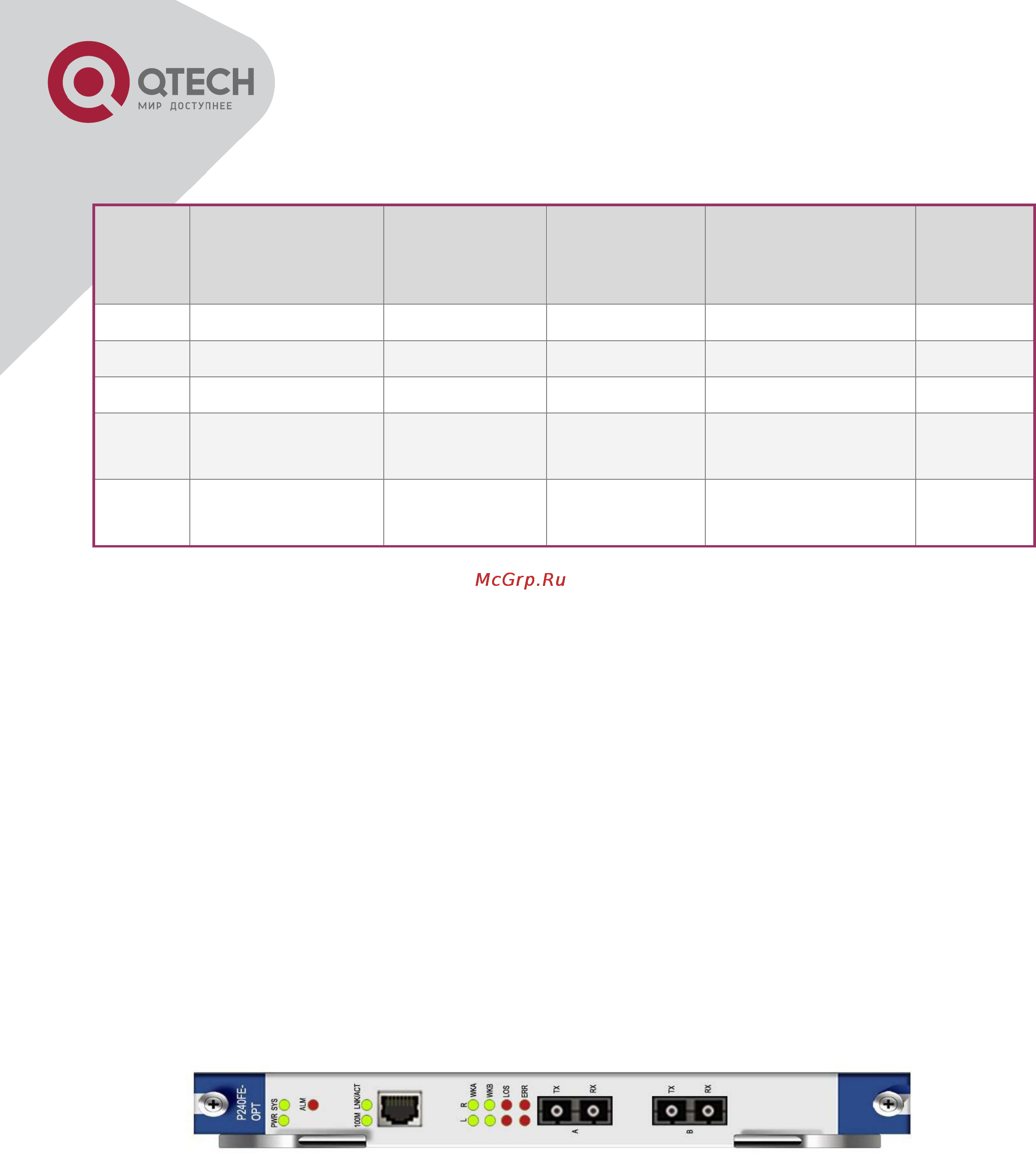

Рисунок 4.5.9.1. - Фронтальная панель модуля QBM-P515-P240FE-xxx
