+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
54
Device connect at the 1st E1, ID=240;
Device connect at the 2nd E1, ID=241;
Device connect at the 3rd E1, ID=242;
Device connect at the 4th E1, ID=243;

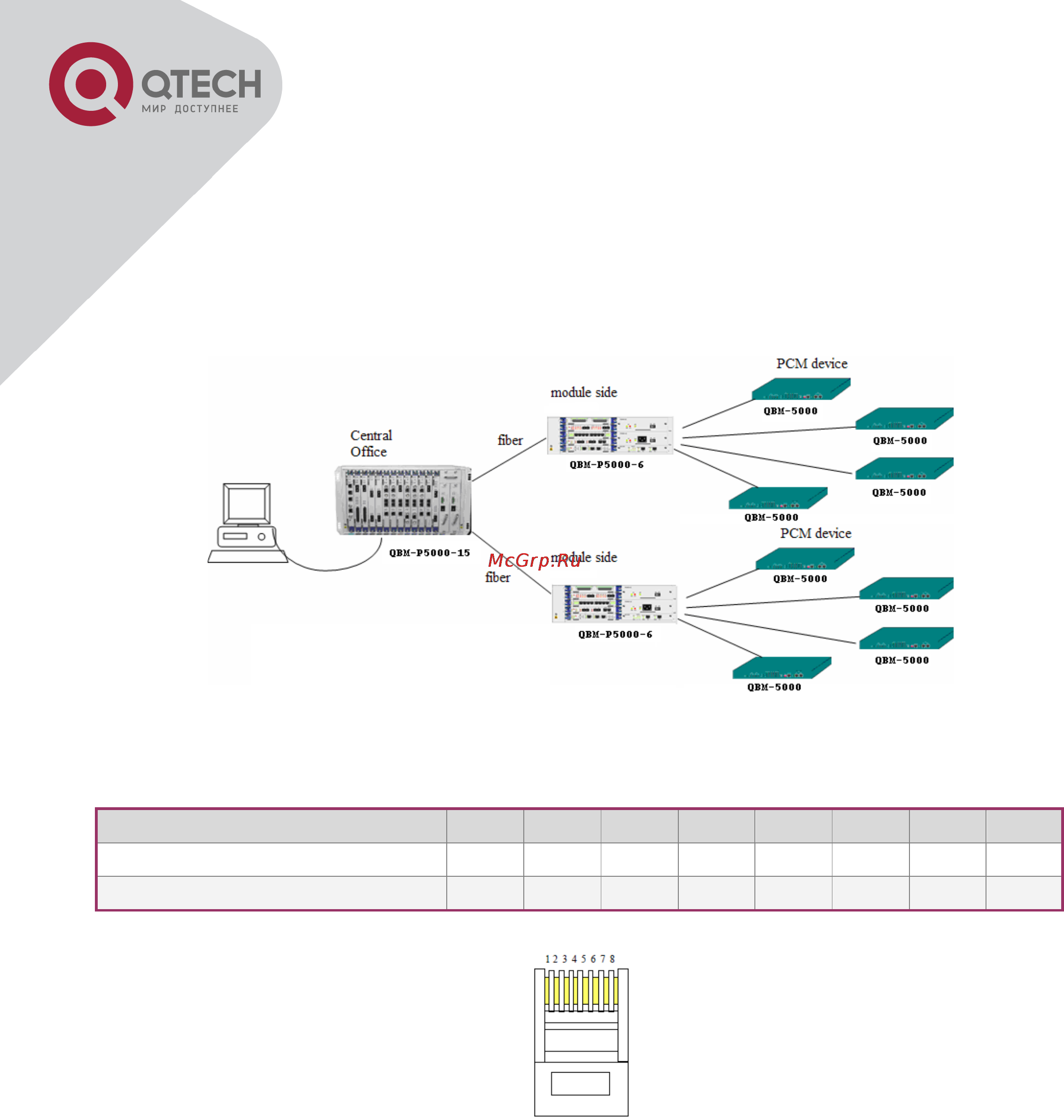

4.8.10. Типовая схема применения
Рисунок 4.8.10.1. – Типовая схема применения модуля QBM-P56-4E1-BL и QBM-P56-4E1
4.8.11. Назначение контактов интерфейса Е1
№ контакта RJ45
1
2
3
4
5
6
7
8
Назначение
Tx+
Tx-
-
Rx+
Rx-
-
-
-
№ контакта RJ45
1
2
3
4
5
6
7
8
Рисунок 4.8.11.1. – Расположение выводов на коннекторе RJ-45.
4.9. МОДУЛЬ QBM-P515-32FXS, QBM-P515-32FXO, QBM-P515-
16FXS, QBM-P515-16FXO, QBM-P515-16S16O.
4.9.1. Краткий обзор
QBM-P515-32FXS – модуль с 32 голосовыми интерфейсами FXS.
QBM-P515-32FXO – модуль с 32 голосовыми интерфейсами FXO.
QBM-P515-16FXS – модуль с 16 голосовыми интерфейсами FXS.
QBM-P515-16FXO – модуль с 16 голосовыми интерфейсами FXO.
QBM-P515-16S16O – модуль с 16 голосовыми интерфейсами FXS и 16 FXO.
Выпускаются в модульном варианте исполнения и устанавливаются в шасси QBM-P5000-15 или QBM-
P5000-6.
