+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
21

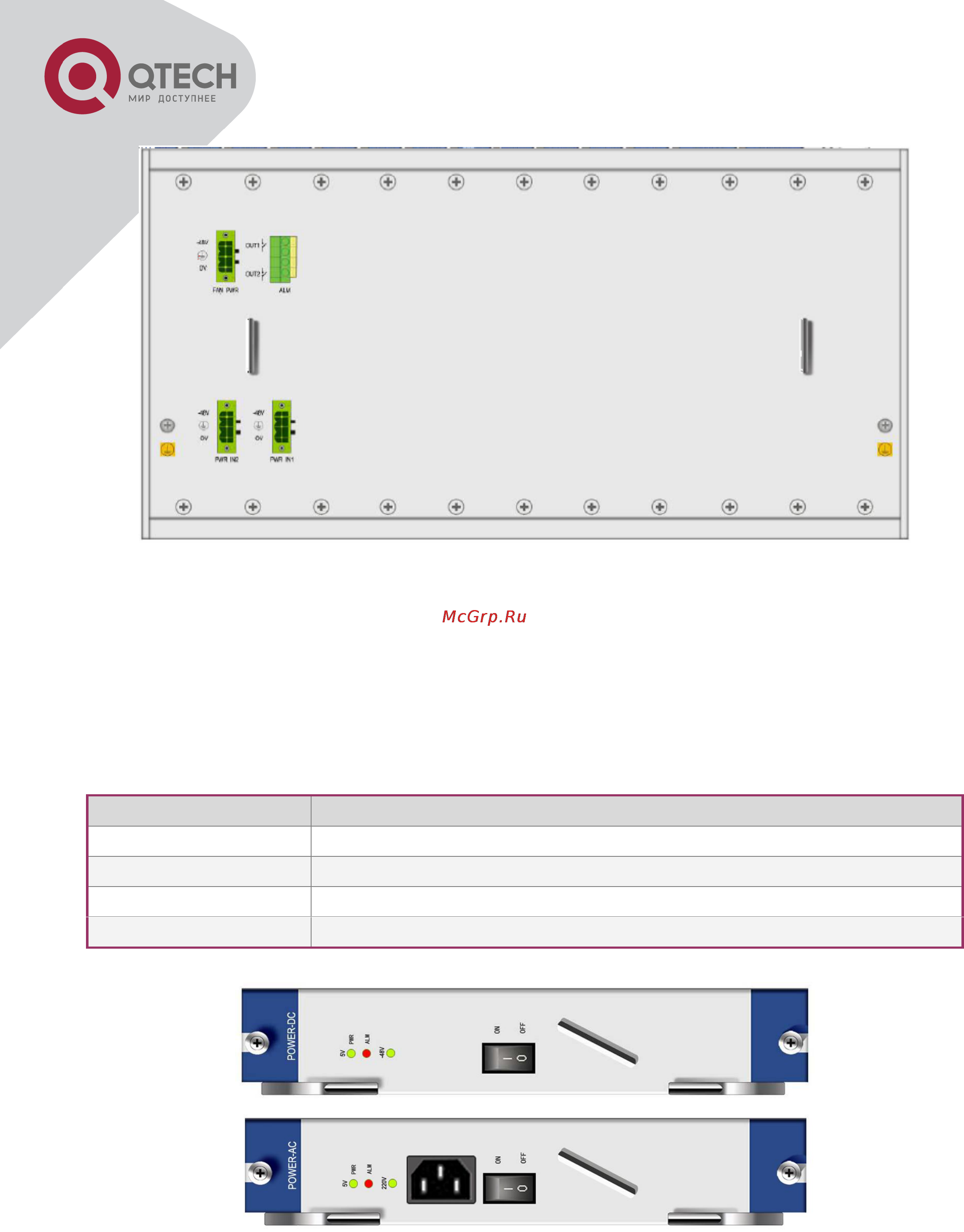

Рисунок 3.1.1.2. – Тыльная панель мультиплексора QBM-P5000-15
3.1.2. Блоки питания
Блоки питания располагаются в 14 и 15 слотах шасси QBM-P5000-15. Возможна установка блоков питания
на -48В или ~220В, и их комбинации.
Блоки питания на -48В поддерживают напряжения 5В или -48В для сервисных карт. Для FXS карт, лучше
использовать прямое электропитание -48В. Так как FXS карта использует напряжение -48В для абонент-
ской линии.
Внимание! При использовании FXS карт необходимо использовать блоки питания на -48 вольт.
Потребляемая мощность может быть 150 Вт или 300 Вт.
Наименование
Описание
QBM-P515DC/150
Блок питания на -48 вольт и мощность потребления 150 Вт.
QBM-P515DC/300
Блок питания на -48 вольт и мощность потребления 300 Вт.
QBM-P515AC/150
Блок питания на ~220 вольт и мощность потребления 150 Вт.
QBM-P515AC/300
Блок питания на ~220 вольт и мощность потребления 300 Вт.
Рисунок 3.1.2.1. – Фронтальные панели блоков питания для QBM-P5000-15
