Ridgid 608 38048 [12/15] Hand tube bender instruction sheet

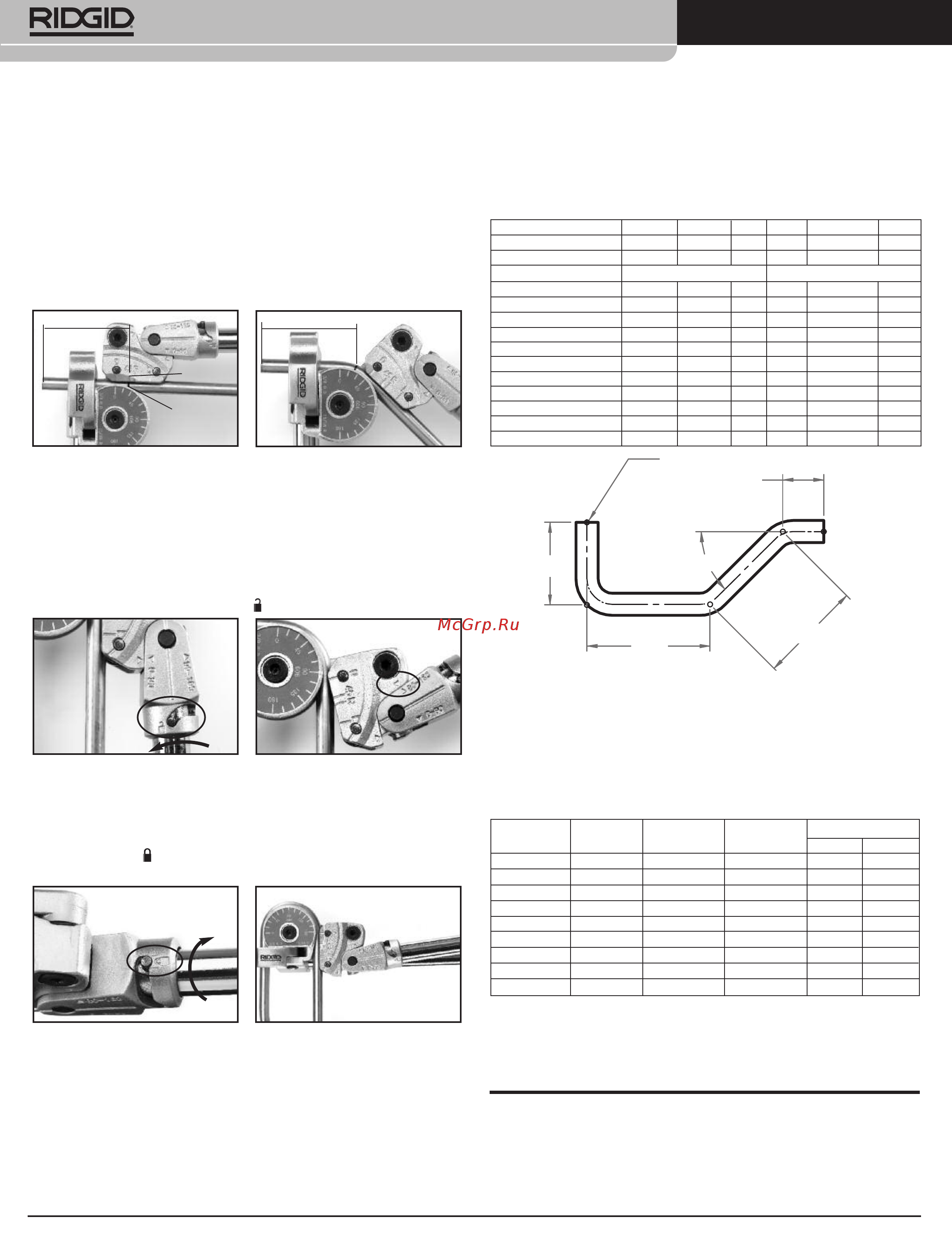

![Ridgid 608 38048 [12/15] Hand tube bender instruction sheet](/views2/1247935/page12/bgc.png)
Der Abstand ist bei einer abgerundeten Biegung immer geringer als bei
einer scharfen Biegung.
Der Einstellfaktor wird durch den Radius der Rohrbiegezange und die
Gradzahl der Biegung bestimmt. Die Einstellfaktoren finden Sie in der fol-
genden Tabelle. Die Einstellfaktoren werden von den Mittellinienab ständ -
en abgezogen (siehe Beispiel).
Biegeeinstellungstabelle
Biegezangenspezifikation
Empfehlung unterstützender Produkte
Bestell-Nr. 31803 65S Schnelleinstellbarer Rohrabschneider
Bestell-Nr. 29963 35S Edelstahlrohrschneider
Bestell-Nr. 29993 227S Edelstahl-Innen-/Außenfräser
Bestell-Nr. 29983 223S Edelstahl-Innen-/Außenfräser
• Richten Sie die Markierung am Rohr ungefähr aus und bewegen Sie
das Gleitstück so, dass die “0” Linie an der 90 Grad Linie am
Segment ausgerichtet ist. (Siehe Abbildungen 7 und 9 – Nachher).
F
ür 45° Biegungen:
• Markieren Sie das Rohr an der gewünschten Stelle (X) des
gemessenen Abstands vom Bezugspunkt aus (gemessen vom
Rohrendes, der Biegung usw.). Die Mitte des Segments entspricht
diesem Abstand vom Bezugspunkt.
PLegen Sie das Rohr in die Biegezange, wie in den Schritten 1-5
oben beschrieben.
• Richten Sie die Markierung am Rohr an der 45° Linie am Gleitstück
aus (siehe Abbildung 10).
Abbildung 10 – Vorher Abbildung 11 – Nachher
• Richten Sie die Markierung am Rohr ungefähr aus und bewegen Sie
den Griff so, dass die “0” Linie an der 45 Grad Linie am Segment aus-
gerichtet ist.
Herstellen von Biegungen mit 90° bis 180°
Befolgen Sie die Schritte 1-5, um 90° Biegungen herzustellen.
1. Wenn die “0” Linie auf dem Gleitstück die 90° Markierung auf dem
Segment erreicht, drehen Sie den Biegegriff so, dass der Stift sich
in die Position “entriegelt” bewegt (Abbildung 12).
Abbildung 12 – ENTRIEGELN Abbildung 13 – Griff drehen
2. Drehen Sie den Griff um das Gleitstück, bis die 90~180° Dreieck -
markierung auf dem Griff mit der Dreieckmarkierung auf dem Gleit -
stück übereinstimmt (Abbildung 13).
3. Drehen Sie den Biegegriff so, dass der Stift sich in die Position “ver-
riegelt” bewegt . Achten Sie darauf, dass der Griff sicher am
Gleitstück befestigt ist. (Abbildung 14).
Abbildung 14 – VERRIEGELN Abbildung 15
4. Drehen Sie den Biegegriff um das Segment, bis die “0” Linie auf dem
Gleitstück dem gewünschten Biegewinkel entspricht (Abbildung 15).
Die Griffe kreuzen einander nicht.
Einstellungsberechnungen (Biegewinkel)
Bei der Festlegung von Rohrbiegungspositionen müssen Einstellfaktoren
berücksichtigt werden, um eine korrekte Anordnung zu erreichen. Die
Einstellung (Biegewinkel) ist die Differenz zwischen der Rohrlänge einer
abgerundeten Biegung und der Rohrlänge einer scharfen Biegung bei
Messung von einem Ende zum anderen
12
600 Hand Tube Bender Instruction Sheet
Markierung
auf Rohr
X
45 Linie
X
Best. Modell Kapazität Biegeradius Gewicht
-Nr. (AD) lbs. kg.
38028 603
3
/
16
"
5
/
8
" 1.68 0,76
38033 604
1
/
4
"
5
/
8
" 1.68 0,76
38038 605
5
/
16
"
15
/
16
" 4.1 1,84
38043 606
3
/
8
"
15
/
16
" 4.1 1,84
38048 608
1
/
2
"1
1
/
2
" 6.1 2,76
38053 606M 6mm 16mm 1.68 0,76
38038 608M 8mm 24mm 4.1 1,84
38058 610M 10mm 24mm 4.1 1,84
38063 612M 12mm 38mm 6.1 2,76
1.50
45°
2.00
3.00
1 .00
REFERENCE MARK
BEISPIEL:
ROHRGRÖSSE =
3
/
8
" Einstellung für 90° Biegung = 0,40 (x 1)
BIEGERADIUS =
15
/
16
" Einstellung für 45° Biegung = 0,04 (x 2)
(In Einstelltabelle gefundene Werte)
TATSÄCHLICHES = Summe der Mittellinienmaße –
ROHR Einstellungen für Biegungen
ERFORDERLICH LÄNGE = 2,00 + 3,00 + 1,50 + 1,00 - 0,40 - 0,04 - 0,04 =
= 7,02"
Modell-Nr 603/604 605/606 608 606M 608M/610M 612M
Rohraußendurchmesser
3
/
1
6
"
,
1
/
4
"
5
/
1
6
,
3
/
8
1
/
2
6
mm 8mm, 10mm 12mm
Biegeradius
5
/
8
1
5
/
16
1
1
/
2
16mm 24mm 38mm
G
rad Biegeeinstellung (Zoll) Biegeeinstellung (mm)
9
0 0,27 0,40 0,65 6,88 10,32 16,34
85 0,22 0,33 0,52 5,59 8,38 13,27
8
0 0,18 0,26 0,42 4,52 6,78 10,73
75 0,14 0,21 0,34 3,61 5,42 8,58
70 0,11 0,17 0,27 2,86 4,29 6,80
6
5 0,09 0,13 0,21 2,24 3,36 5,32
60 0,07 0,10 0,16 1,72 2,58 4,08
5
5 0,05 0,08 0,12 1,32 1,98 3,14
50 0,04 0,06 0,09 0,96 1,44 2,27
45 0,03 0,04 0,06 0,69 1,03 1,63
40 0,02 0,03 0,05 0,48 0,72 1,15
B
EZUGSPUNKT
2,00
1,50
3,00
1,00
