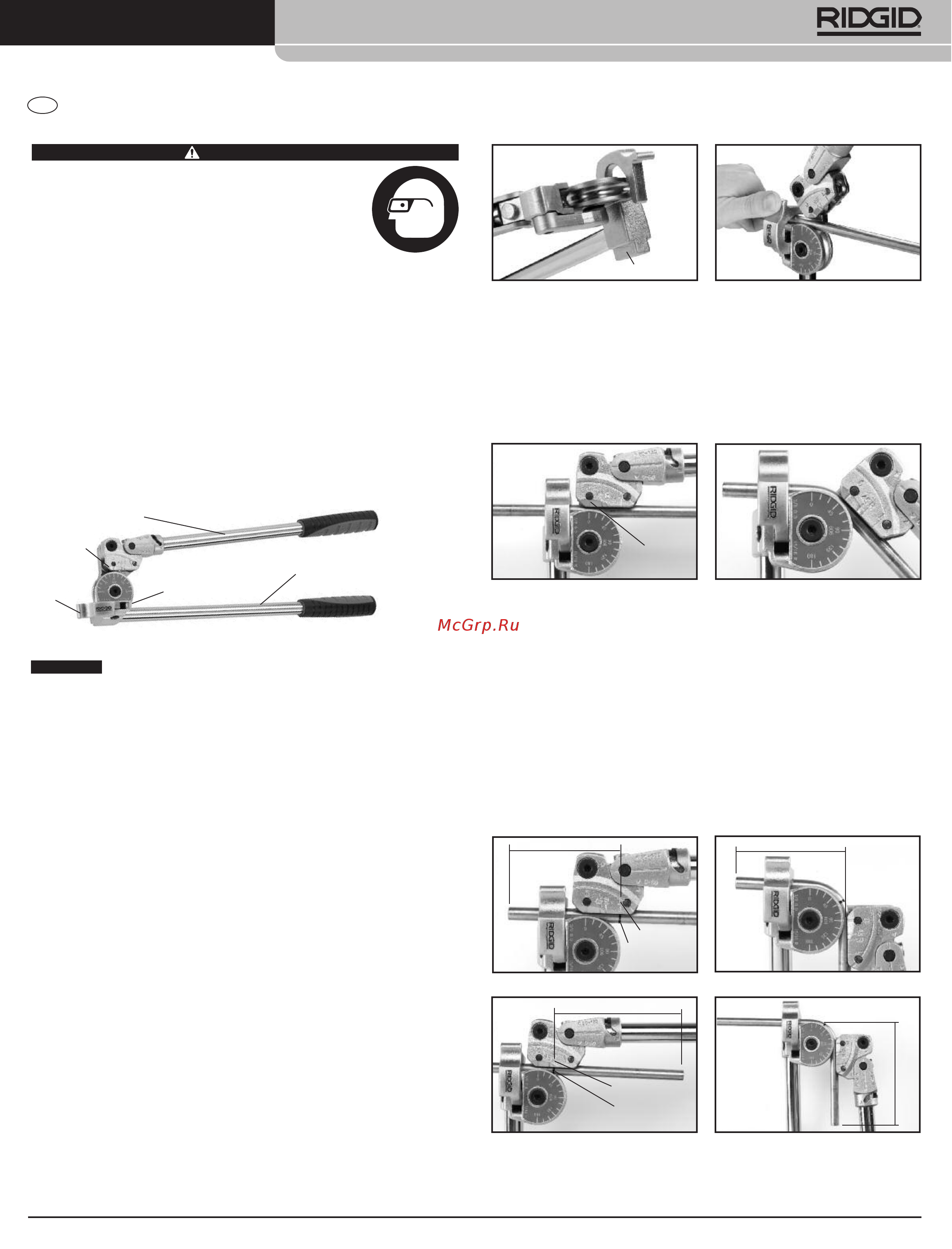

600 Hand Tube Bender Instruction Sheet
9
Ogólna instrukcja obsługi
1.
Chwycić dźwignię wzornika lub zamocować giętarkę w imadle. (Rys. 2).
Rys. 2 – Punkt montowania w imadle
Rys. 3
2. Odsunąć dźwignię karetki i zatrzask rury od wzornika.
3. Ustawić rurę w rowku wzornika i zablokować ją we wzorniku za
pomocą zatrzasku (Rys. 3).
4. Obniżyć dźwignię karetki, aż linia „0” na karetce zrówna się
z oznaczeniem 0° na wzorniku (Rys. 4).
5. Obrócić dźwignię karetki wokół wzornika, aż linia „0” na karetce
zrówna się z żądanym kątem gięcia na wzorniku (Rys. 5).
Rys. 4 Rys. 5
Gięcia mierzone od innych cech (końców
rury, zagięć itp.)
Gięcie 90°:
• Oznaczyć na rurze żądaną odległość (X) od cechy (końców rury,
zagięć itp.). Środek ramienia zgięcia znajdzie się w tej odległości
od cechy.
• Umieścić rurę w giętarce jak opisano powyżej w krokach 1-5.
•
Jeśli cecha znajduje się po LEWEJ od oznaczenia (patrz Rys. 6 – Przed),
zrównać oznaczenie na rurze z linią „L” na karetce.
•
Jeśli cecha znajduje się po PRAWEJ od oznaczenia (patrz Rys. 8 – Przed)
,
zrównać oznaczenie na rurze z linią „R” na karetce.
Rys. 6 – Przed Rys. 7 – Po
Rys. 8 – Przed Rys. 9 – Po
• Po dosunięciu oznaczenia na rurze przesunąć karetkę tak, aby linia
„0” zrównała się z linią 90 stopni na wzorniku. (Patrz Rys. 7 i 9.)
P
L
Instrukcja ręcznej giętarki do rur serii
600
OSTRZEŻENIE
P
rzed przystąpieniem do pracy należy przeczytać
niniejszą instrukcję obsługi oraz ostrzeżenia
i
wskazówki dotyczące całego używanego sprzętu,
aby zmniejszyć ryzyko poważnych obrażeń ciała.
• Zawsze nosić okulary ochronne, aby ograniczyć
r
yzyko obrażeń oczu.
•
Nie wolno używać przedłużeń dźwigni (np. kawałków rur).
Przedłużenia dźwigni mogą się wyśliznąć lub zsunąć, zwiększa-
j
ąc ryzyko poważnych obrażeń.
W razie jakichkolwiek pytań dotyczących tego produktu RIDGID
®
należy:
– skontaktować się z lokalnym dystrybutorem firmy RIDGID.
– odwiedzić stronę www.RIDGID.com lub www.RIDGID.eu w celu
znalezienia lokalnego punktu kontaktowego firmy RIDGID.
– skontaktować się z Działem serwisowym Ridge Tool pod adresem
rtctechservices@emerson.com lub w USA i Kanadzie zadzwonić na
numer (800) 519-3456.
Giętarki dźwigniowe RIDGID
®
serii 600 służą do łatwego gięcia pod kątem
maks. 180° rur z materiałów takich jak miedź, stal, stal nierdzewna i inne
metale twarde. Wbudowane rolki i wytrzymała konstrukcja dźwigni zapew-
niają uzyskanie wysokiej jakości gięcia przy znacznym zredukowaniu
koniecznego wysiłku w porównaniu z tradycyjnymi giętarkami.
Rys. 1 – Giętarka serii 600
Za wybór odpowiednich materiałów oraz metod montażu,
łączenia i formowania odpowiedzialni są projektant i/lub monter insta-
lacji. Wybór niewłaściwych materiałów i metod może prowadzić do
awarii instalacji.
Stal nierdzewna i inne odporne na korozję materiały mogą ulec
zanieczyszczeniu podczas montażu, łączenia i formowania. Takie
zanieczyszczenie może być przyczyną korozji i przedwczesnej awarii.
Przed przystąpieniem do montażu należy przeprowadzić dokładną
ocenę materiałów oraz metod dla specyficznych warunków pracy,
w tym chemikaliów i temperatury.
Przeglądy/konserwacja
Przed każdym użyciem giętarki należy dokonać jej przeglądu pod
kątem zużycia lub uszkodzeń, które mogłyby wpłynąć negatywnie na
bezpieczeństwo jej używania. W razie potrzeby wyczyścić giętarkę,
aby ułatwić przegląd i zapobiec wyśliźnięciu się dźwigni i elementów
sterujących z rąk podczas użytkowania. Upewnić się, że giętarka jest
kompletna i prawidłowo zmontowana. W przypadku wykrycia
jakichkolwiek problemów nie należy jej używać do usunięcia prob-
lemów. W razie potrzeby smarować wszystkie części/połączenia
ruchome lekkim olejem smarującym, a jego nadmiar wycierać.
Obsługa
Giętarki dźwigniowe serii 600 można trzymać w rękach lub mocować
w imadle. Montaż w imadle jest szczególnie praktyczny przy gięciu
materiałów twardych lub o grubych ściankach.
Sprężynowanie
Wszystkie rury sprężynują po zakończeniu gięcia. Bardziej miękkie
rury, np. miedziane, charakteryzują się mniejszym odskokiem
sprężystym niż rury twarde, np. ze stali nierdzewnej. Na podstawie
doświadczenia można przewidzieć stopień sprężynowania. Zależnie
od materiału rury i jego twardości w celu skompensowania odskoku
sprężystego należy przyjąć naddatek gięcia około 1° do 3°.
D
źwignia karetki
Zatrzask
rury
Dźwignia
wzornika
Wzornik
Karetka
Mocowanie
w imadle
Oznaczenie
na rurze
X
Linia L
X
Linia 0
X
Oznaczenie
na rurze
Linia R
X
NOTATKA
