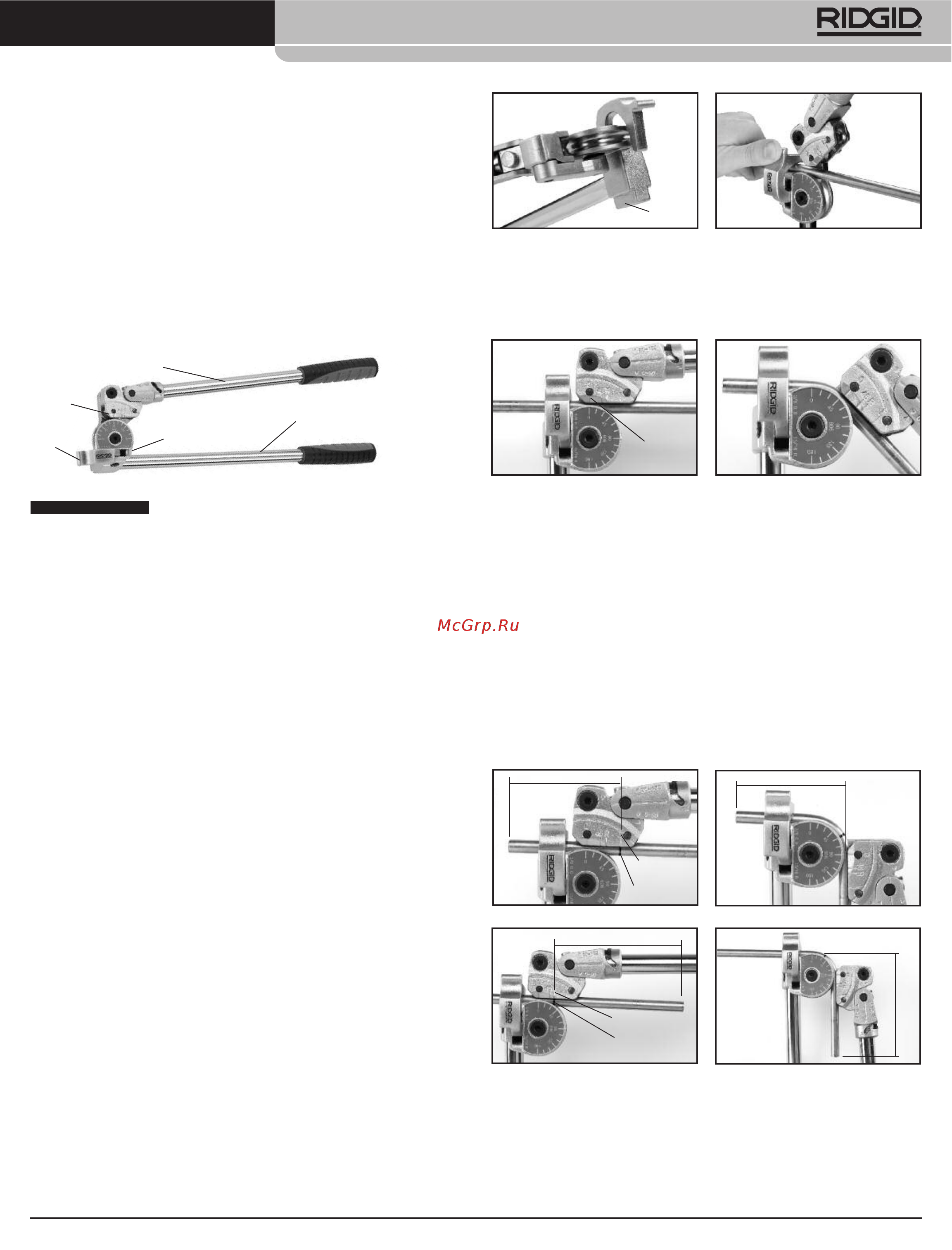

Figure 2 – Point de serrage en étau Figure 3
4
. Rabattez le manche du porte-galet jusqu’à ce que le repère « 0 »
du porte-galet s’aligne avec celui de la matrice (Figure 4).
5. Continuez de rabattre le manche du porte-galet jusqu’à ce que son
repère « 0 » s’aligne avec le repère de rayon de courbure voulu de
la matrice (Figure 5).
Figure 4 Figure 5
Cintrages mesurés à partir d’éléments
existants (raccords, coudes, etc.)
Coudes à 90° :
• Marquez le tuyau à la distance voulue (X) en partant de l’élément
existant (raccord, coude, etc.). Une fois le tuyau coudé, cette dis-
tance sera à l’axe de son nouveau départ en partant de l’élément
existant.
• Positionnez le tuyau dans la cintreuse comme indiqué aux étapes 1
à 5 ci-dessus.
• Si l’élément existant se trouve à GAUCHE du marquage du tuyau
(Figure 6 – Avant), alignez cette marque avec le repère « L » du
porte-galet.
• Si l’élément existant se trouve à DROITE du marquage du tuyau
(Figure 8 – Avant), alignez cette marque avec le repère « R » du
porte-galet.
Figure 6 – Avant Figure 7 – Après
Figure 8 – Avant Figure 9 – Après
• Une fois les repères correctement alignés, rabattez le porte-galet de
manière à aligner son repère « 0 » avec le repère « 90° » de la
matrice (Figures 7 et 9 – Après).
Coudes à 45° :
• Marquez le tuyau à la distance voulue (X) en partant de l’élément
existant (raccord, coude, etc.). Une fois le tuyau coudé, cette dis-
o
u s’échapper, augmentant ainsi les risques de grave bles -
sure corporelle.
Pour de plus amples renseignements concernant ce produit RIDGID
®
,
veuillez :
– Consulter votre distributeur RIDGID.
– Visitez le site www.RIDGID.com ou www.RIDGID.eu afin de localiser
le représentant RIDGID le plus proche.
– Consulter les services techniques Ridge Tool par mail adressé à :
rtctechservices@emerson.com ou, à partir des Etats-Unis et du
C
anada, en composant le (800) 519-3456.
Les cintreuses à levier RIDGID
®
de la série 600 permettent le cintrage
des tuyaux en cuivre, acier, acier inoxydable et autres métaux durs sur
un maximum de 180°. Des galets incorporés et des manches de qual-
ité industrielle assurent des cintrages de haute qualité avec un effort
considérablement moindre que celui demandé par les cintreuses tradi-
tionnelles.
Figure 1 – Cintreuse série 600
La sélection des matériaux et des techniques d’in-
stallation, de raccordement et de cintrage appropriés reste la respons-
abilité du bureau d’études et/ou de l’installateur concerné. La sélection
de matériaux ou de méthodes de mise en œuvre mal adaptés pourrait
entraîner la défaillance du réseau.
L’acier inoxydable et les autres matériaux anticorrosion risquent d’être
contaminés en cours d’installation, de raccordement ou de cintrage.
Une telle contamination pourrait entraîner la corrosion et la défaillance
prématuré du réseau. Il convient donc d’établir une étude approfondie
des conditions d’exploitation prévues, notamment en matière de pro-
duits chimiques et de température, avant toute tentative d’installation.
Inspection et entretien
La cintreuse doit être examinée avant chaque utilisation pour signes
d’usure ou de détérioration qui pourraient nuire à sa sécurité d’emploi.
Nettoyez la cintreuse afin d’en faciliter l’inspection et l’empêcher de
s’échapper en cours d’utilisation. Assurez-vous que la cintreuse est
complète et correctement assemblée. N’utilisez pas la cintreuse avant
d’avoir corrigé toute anomalie éventuelle. Lubrifiez l’ensemble des artic-
ulations à l’aide d’une huile minérale légère, puis essuyez tous résidus
d’huile éventuels.
Fonctionnement
Les cintreuses de la série 600 peuvent être tenues à la main ou dans
un étau. L’utilisation d’un étau est particulièrement pratique lors du cin-
trage des métaux durs et des tuyaux à parois épaisses.
Effet ressort
Tout tuyau subira un effet ressort (redressement) lors de son cintrage.
Les matériaux moins résistants, tels que le cuivre, subiront moins d’ef-
fet ressort que les matériaux plus durs tels que l’acier inoxydable.
L’expérience vous permettra de mieux évaluer l’ampleur de l’effet res -
sort devant être anticipé. Selon la dureté des matériaux utilisés, il sera
nécessaire d’ajouter entre 1 et 3 degrés de courbure supplémentaire
pour compenser l’effet ressort.
Mode d’emploi
1. Tenez la cintreuse par son manche de matrice ou montez-la dans
un étau (Figure 2).
2. Ecartez le manche du porte-galet pour éloigner le porte-galet et le
loquet à tuyau de la matrice.
3. Positionnez le tuyau dans la gorge de la matrice et arrimez-le à
l’aide du loquet (Figure 3).
600 Hand Tube Bender Instruction Sheet
3
M
anche du porte-galet
L
oquet
à
tuyaux
M
anche de matrice
AVIS IMPORTANT
Matrice
Porte-galet
P
rise
d
’étau
Marquage
du tuyau
X
Repère
« L »
X
Repère
« 0 »
X
Marquage
du tuyau
Repère
« R »
X
