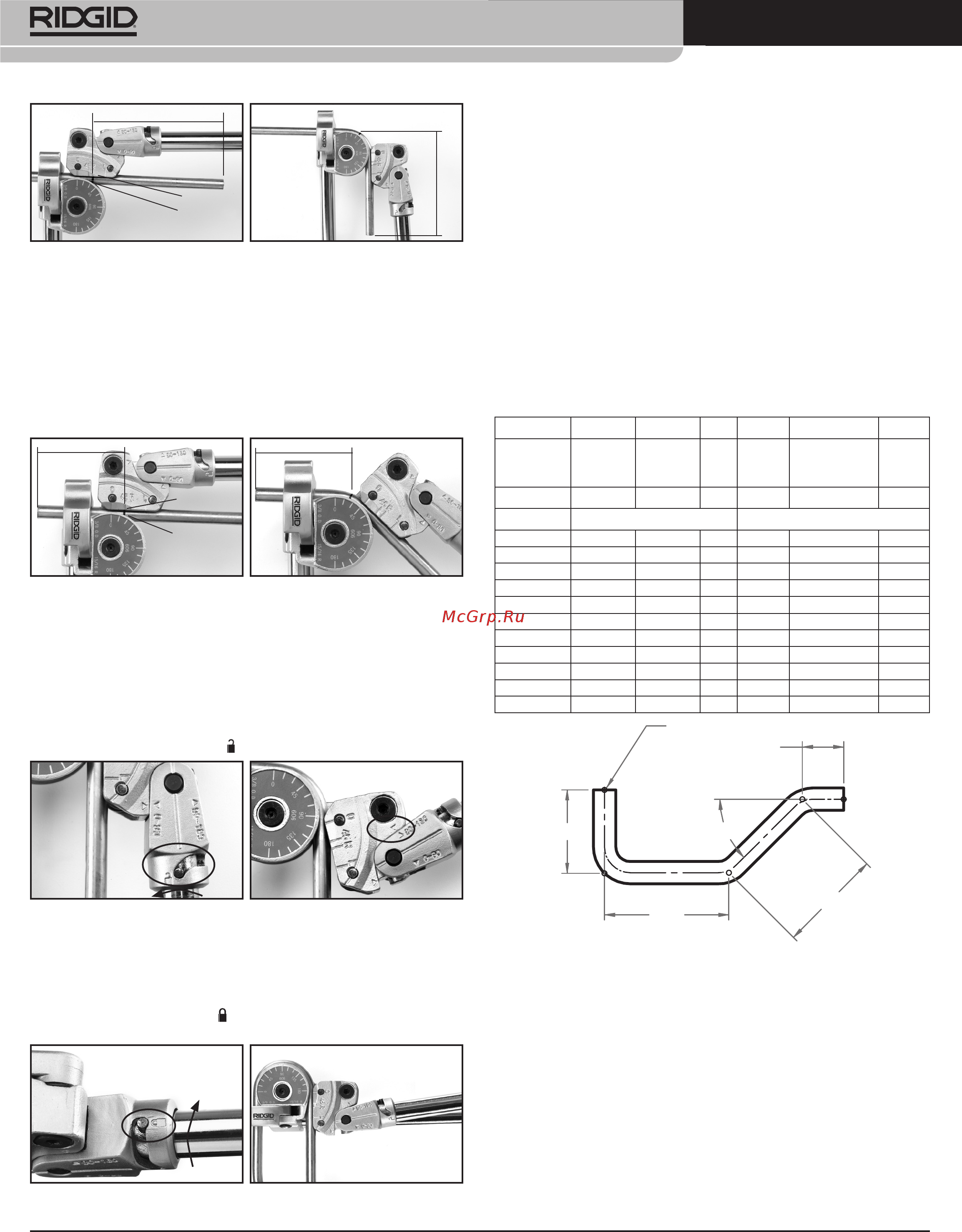

600 Hand Tube Bender Instruction Sheet
14
Линия R
Метка на
трубе
Рис. 8 – До гибки
Рис. 9 – После гибки
X
X
Когда метка на трубе будет правильно совмещена, переместите
каретку так, чтобы линия “0” была совмещена с линией 90 градусов
на форме. (См. рис. 7 и 9 – После гибки.)
Для изгибов на 45°:
Нанесите на трубу метку на требуемом расстоянии (X) от элемента
(конец трубы, изгиб и пр.). Центр сегмента дуги будет находиться на
этом расстоянии от элемента.
Вставьте трубу в трубогиб, как указано выше в операциях 1-5.
Совместите метку на трубе с линией 45° на каретке (см. рис. 10).
Линия 45°
Метка на
трубе
Рис. 10 – До гибки
Рис. 11 – После гибки
X
X
Когда метка на трубе будет правильно совмещена, переместите
рукоять каретки так, чтобы линия “0” была совмещена с линией 45
градусов на форме.
Гибка на угол от 90° до 180°
Выполните операции 1-5 для изгиба на 90°.
1. Когда линия “0” на каретке достигнет отметки 90° на форме,
поверните рукоять каретки, так чтобы штифт переместился в
положение “разблокировка” (рис. 12).
Рис. 12 – РАЗБЛОКИРОВАНО
Рис. 13 – Поворот рукояти
2. Поворачивайте рукоять вокруг каретки, пока треугольная метка
угла 90~180° на рукояти не совместится с треугольной меткой на
каретке (рис. 13).
3. Поверните рукоять каретки, так чтобы штифт переместился в
положение “блокировка” . Проверьте, что рукоять надежно
прикреплена к каретке. (Рис. 14.)
Рис. 14 – БЛОКИРОВАНО
Рис. 15
4. Поворачивайте рукоять каретки вокруг формы, пока линия “0” на
каретке не совместится с обозначением требуемого угла изгиба
(рис. 15). Рукояти не пересекаются.
Расчет поправки (коэффициента)
Чтобы получить надлежащую конструкцию, при определении место-
положения изгиба трубы следует учитывать коэффициенты поправки.
Поправка (коэффициент) представляет собой разницу между длиной
трубы, используемой при закругленном по радиусу изгибе, и длиной
трубы, требуемой при резком изгибе, при измерении от одного конца
до другого.
Расстояние вокруг закругленного изгиба всегда меньше, чем вокруг
резкого изгиба.
Коэффициент поправки определяется радиусом трубогиба и количе-
ством градусов изгиба. См. коэффициенты поправки в приведенной
ниже таблице. Величину коэффициентов поправки следует вычитать
из длины осевой линии (см. пример).
Таблица поправок при гибке
№ модели 603/604 605/606 608 606M 608M/610M 612M
Наружный
диаметр
трубы
3
/
16
”,
1
/
4
5
/
16
”,
3
/
8
1
/
2
6 мм 8 мм, 10 мм 12 мм
Радиус гиба
5
/
8
15
/
16
1
1
/
2
16 мм 24 мм 38 мм
Градусы Коэффициент поправки (дюймы) Коэффициент поправки (мм)
90 0.27 0.40 0.65 6,88 10,32 16,34
85 0.22 0.33 0.52 5,59 8,38 13,27
80 0.18 0.26 0.42 4,52 6,78 10,73
75 0.14 0.21 0.34 3,61 5,42 8,58
70 0.11 0.17 0.27 2,86 4,29 6,80
65 0.09 0.13 0.21 2,24 3,36 5,32
60 0.07 0.10 0.16 1,72 2,58 4,08
55 0.05 0.08 0.12 1,32 1,98 3,14
50 0.04 0.06 0.09 0,96 1,44 2,27
45 0.03 0.04 0.06 0,69 1,03 1,63
40 0.02 0.03 0.05 0,48 0,72 1,15
1.50
45ϒ
2.00
3.00
1 .00
REFERENCE MARK
ПРИМЕР:
РАЗМЕР ТРУБЫ =
3
/
8
Коэффициент поправки при гибке на 90° = 0.40 (x 1)
РАДИУС ГИБА =
15
/
16
Коэффициент поправки при гибке на 45° = 0.04 (x 2)
(значения из таблицы поправок)
ФАКТИЧЕСКАЯ ДЛИНА ТРУБЫ = Сумма длин осевой линии - поправки на изгиб
ТРЕБУЕМАЯ ДЛИНА = 2.00 + 3.00 + 1.50 + 1.00 - 0.40 - 0.04 - 0.04 =
= 7.02”
УСТАНОВОЧНАЯ МЕТКА
