1

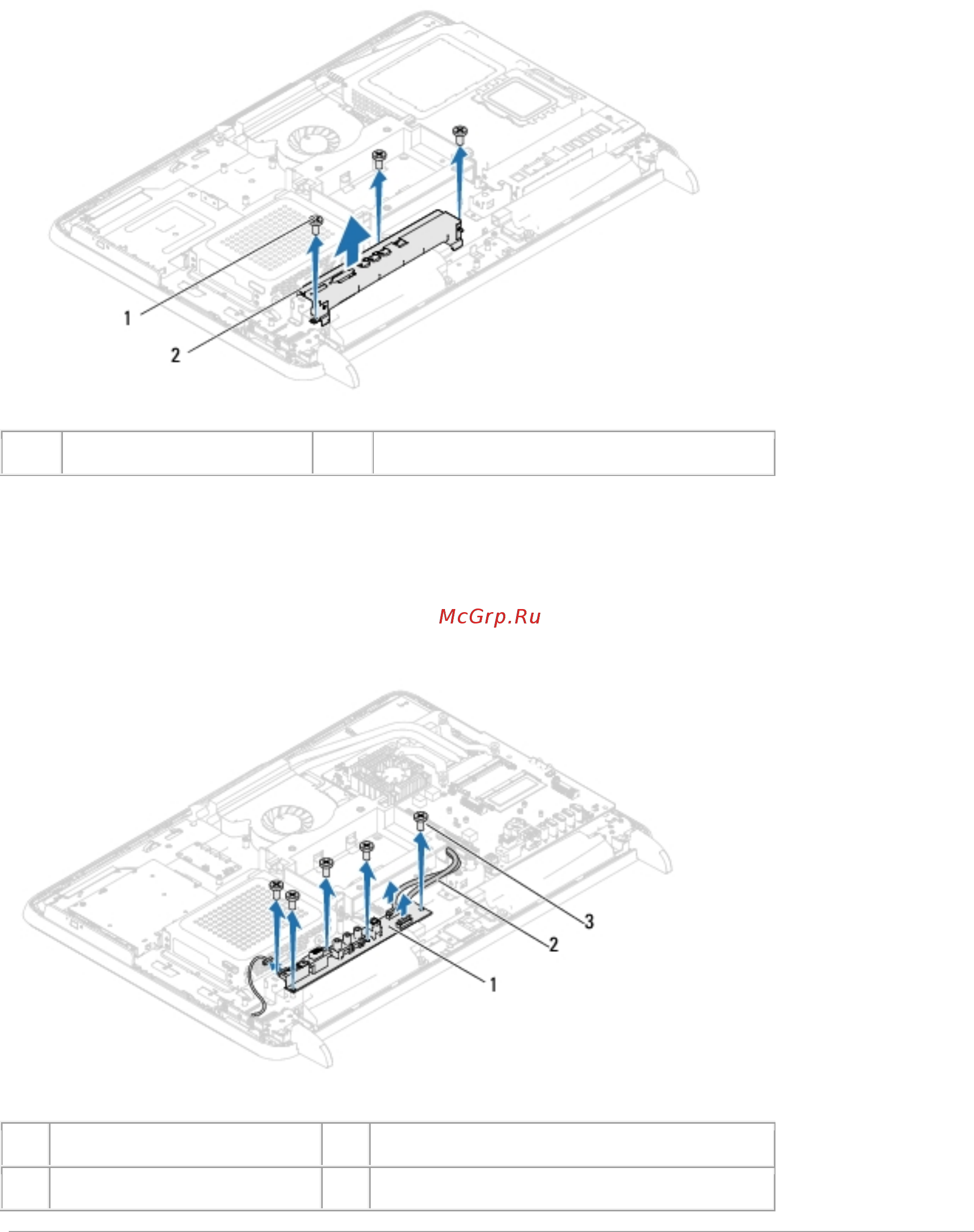

винты (3)
2
экран AV-карты
7. Отсоедините кабели от разъемов AV-карты.
8. Выверните четыре винта, которыми AV-карта крепится к корпусу.
9. Приподнимите AV-карту и извлеките ее из корпуса.
1
AV-карта
2
кабели AV-карты (2)
3
винты (5 шт.)
Установка аудио/видеокарты (AV)
