Alienware OptX AW2310 [71/94] Винты 5 шт 2 винты 13 шт
![Alienware OptX AW2310 [71/94] Винты 5 шт 2 винты 13 шт](/views2/1064305/page71/bg47.png)

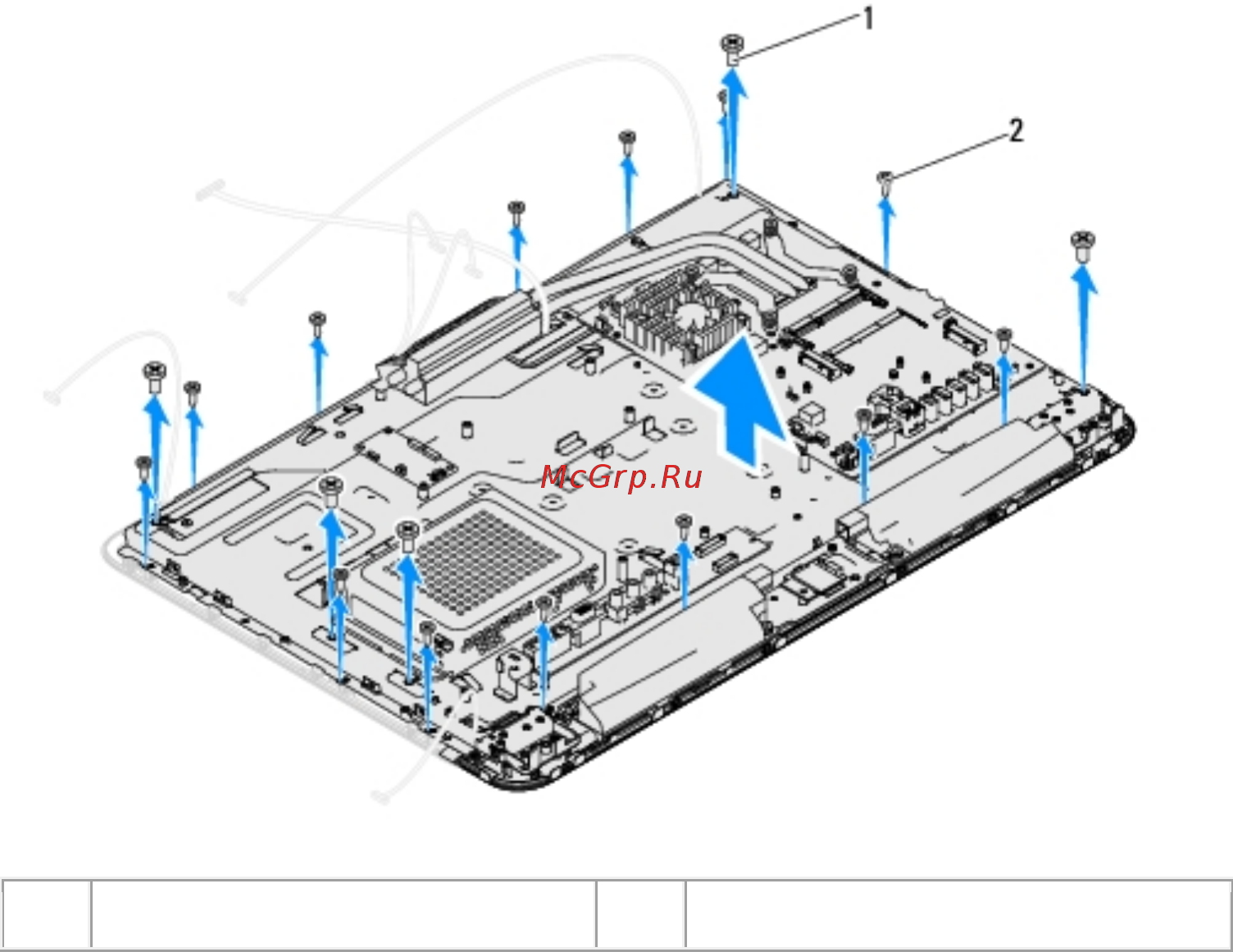

1
винты (5 шт.)
2
винты (13 шт.)
17. Кончиками пальцев осторожно приподнимите внутренний край дисплея в сборе.
18. Приподнимите и отсоедините корпус от дисплея.
19. Извлеките кабели камеры, кабели платы управления сенсорным экраном, кабель
подсветки и кабель LVDS через гнезда корпуса.
Установка дисплея в сборе
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Установите дисплей в сборе на корпус.
3. Проведите кабели камеры, кабели платы управления сенсорным экраном, кабель
подсветки и кабель LVDS через гнезда корпуса.
4. Совместите дисплей в сборе с корпусом и аккуратно надавите на корпус, чтобы он
защелкнулся на месте.
5. Ввинтите пять винтов, которые крепят дисплей к корпусу.
6. Ввинтите 13 винтов, которые крепят лицевую панель дисплея к корпусу.
7. Проложите кабели камеры, кабели платы управления сенсорным экраном, кабель
подсветки и кабель LVDS в направляющие.
