![Alienware OptX AW2310 [55/94] Направляющий штырь 2 выступ](/img/pdf.png)
Alienware OptX AW2310 [55/94] Направляющий штырь 2 выступ
![Alienware OptX AW2310 [55/94] Направляющий штырь 2 выступ](/views2/1064305/page55/bg37.png)
(2)
5
указатель контакта «1»
процессора
ВНИМАНИЕ. Убедитесь, что выемка в крышке процессора расположена под
направляющим штырем.
6. Когда процессор полностью установится в гнездо, закройте крышку процессора.
7. Опустите рычажок фиксатора вниз и заведите его под выступ на крышке
процессора.

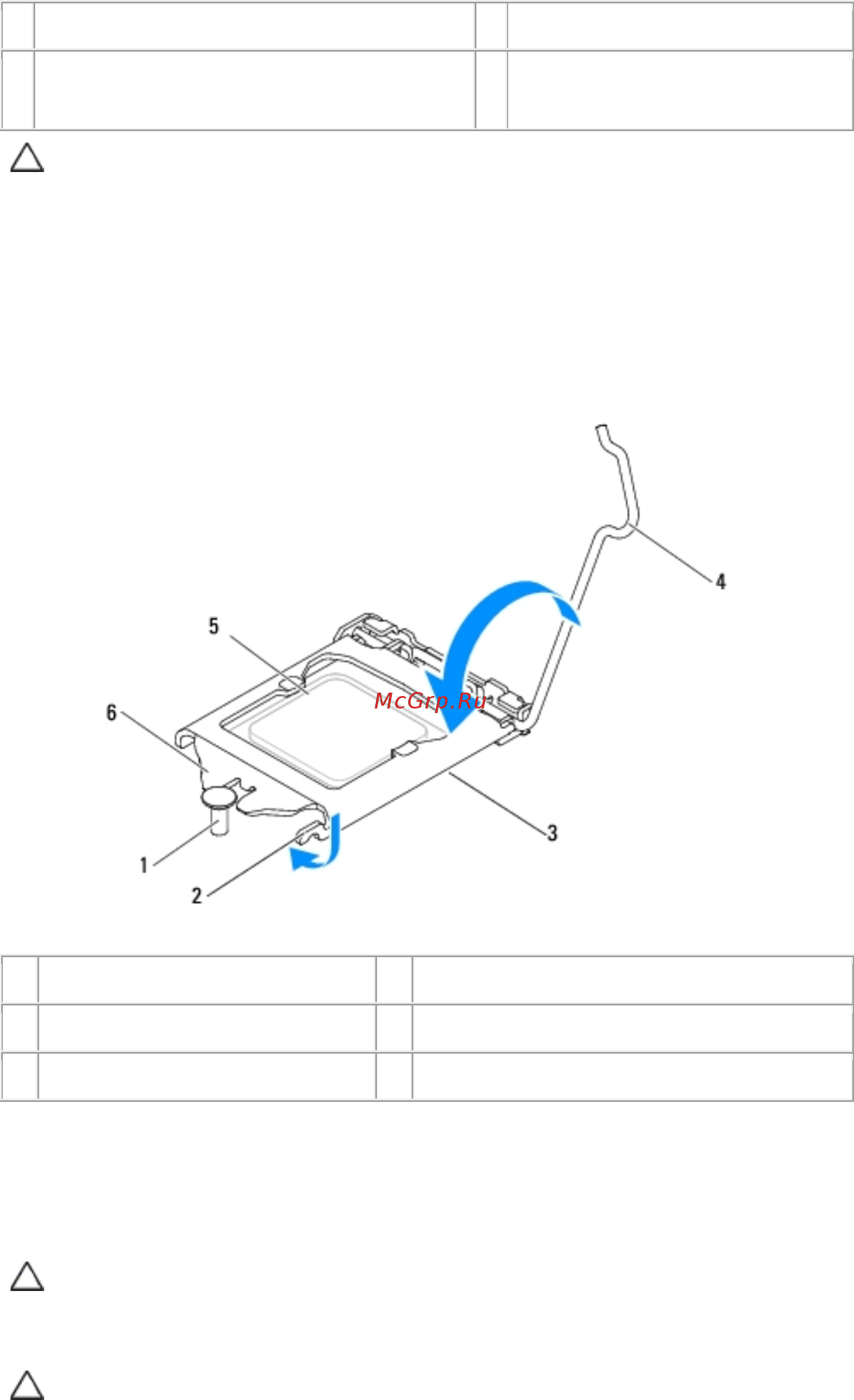

1
направляющий штырь
2
выступ
3
крышка процессора
4
рычаг
5
процессор
6
выемка в крышке процессора
8. Удалите термопасту с нижней части радиатора.
9. Нанесите новую термопасту на верхнюю поверхность процессора.
ВНИМАНИЕ. Необходимо правильно разместить процессор в гнезде, иначе его
можно повредить.
ВНИМАНИЕ. Не забудьте нанести новую термопасту. Новая термопаста
необходима для обеспечения достаточного термоскрепления, которое
