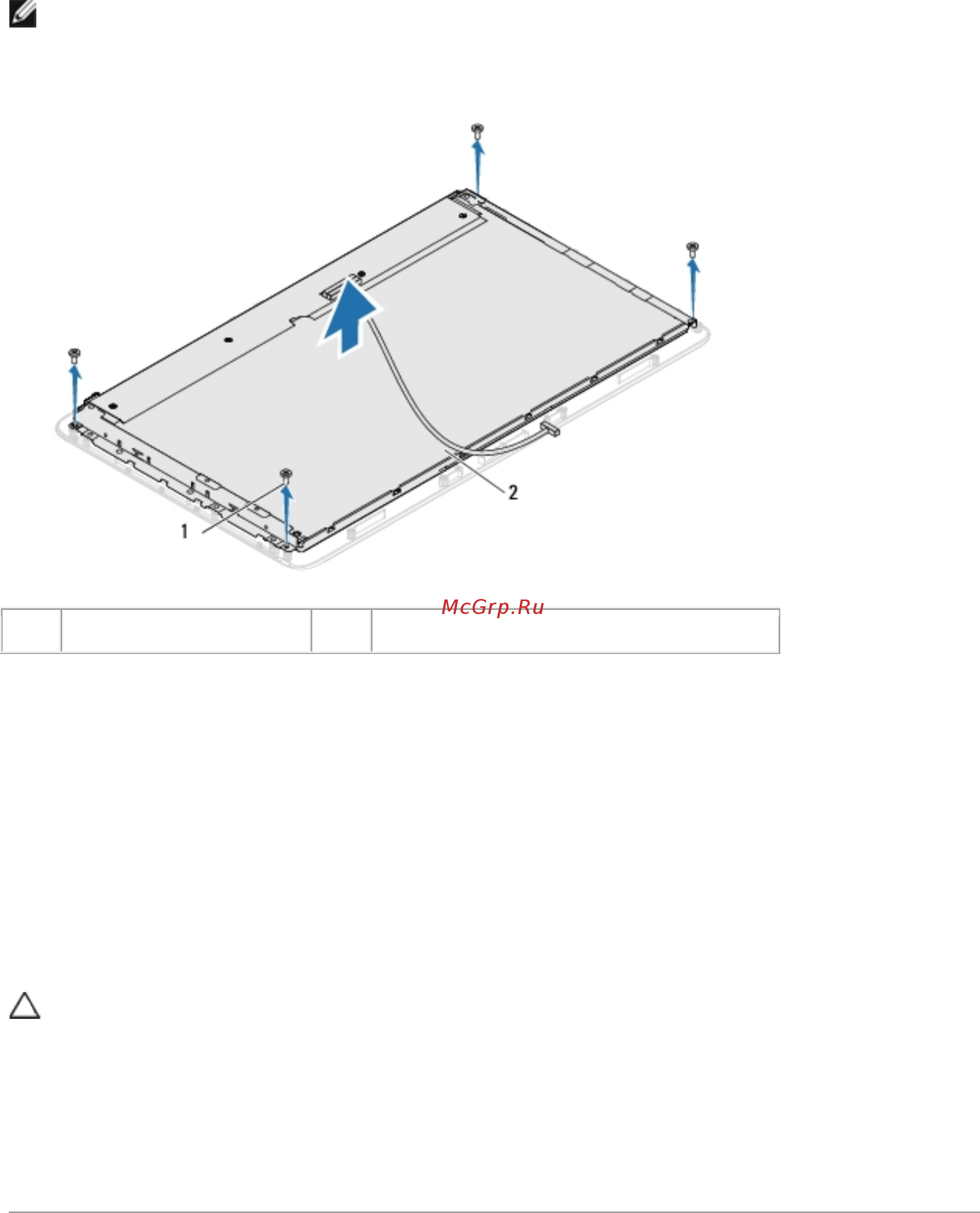

3. Вывинтите четыре винта, которые крепят панель дисплея к корпусу панели
дисплея.
ПРИМЕЧАНИЕ. Число винтов, которыми крепится панель дисплея к корпусу панели
дисплея, может быть разным.
1
винты (4)
2
панель дисплея
4. Приподнимите панель дисплея над корпусом панели дисплея.
Установка панели дисплея
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия для винтов на панели дисплея и на корпусе панели дисплея
и ввинтите четыре винта на место.
3. Установите на место дисплей в сборе. Установка дисплея в сборе.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
4. Подключите компьютер и периферийные устройства к сети питания и включите их.
