2. Удалите заднюю крышку. См. раздел Снятие задней крышки.
3. Удалите заднюю стойку в сборе. См. раздел Извлечение задней стойки в сборе.
4. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки панели ввода-вывода.
5. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой крышки панели ввода-вывода.
6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
7. Отсоедините кабель динамиков от разъема на системной плате.
8. Запомните положение кабеля динамиков в направляющих желобах и извлеките кабель.
9. Выкрутите четыре винта (два на каждый динамик), которые крепят динамики на корпусе.
10. Приподнимите динамики и отсоедините их от корпуса вместе с кабелем.

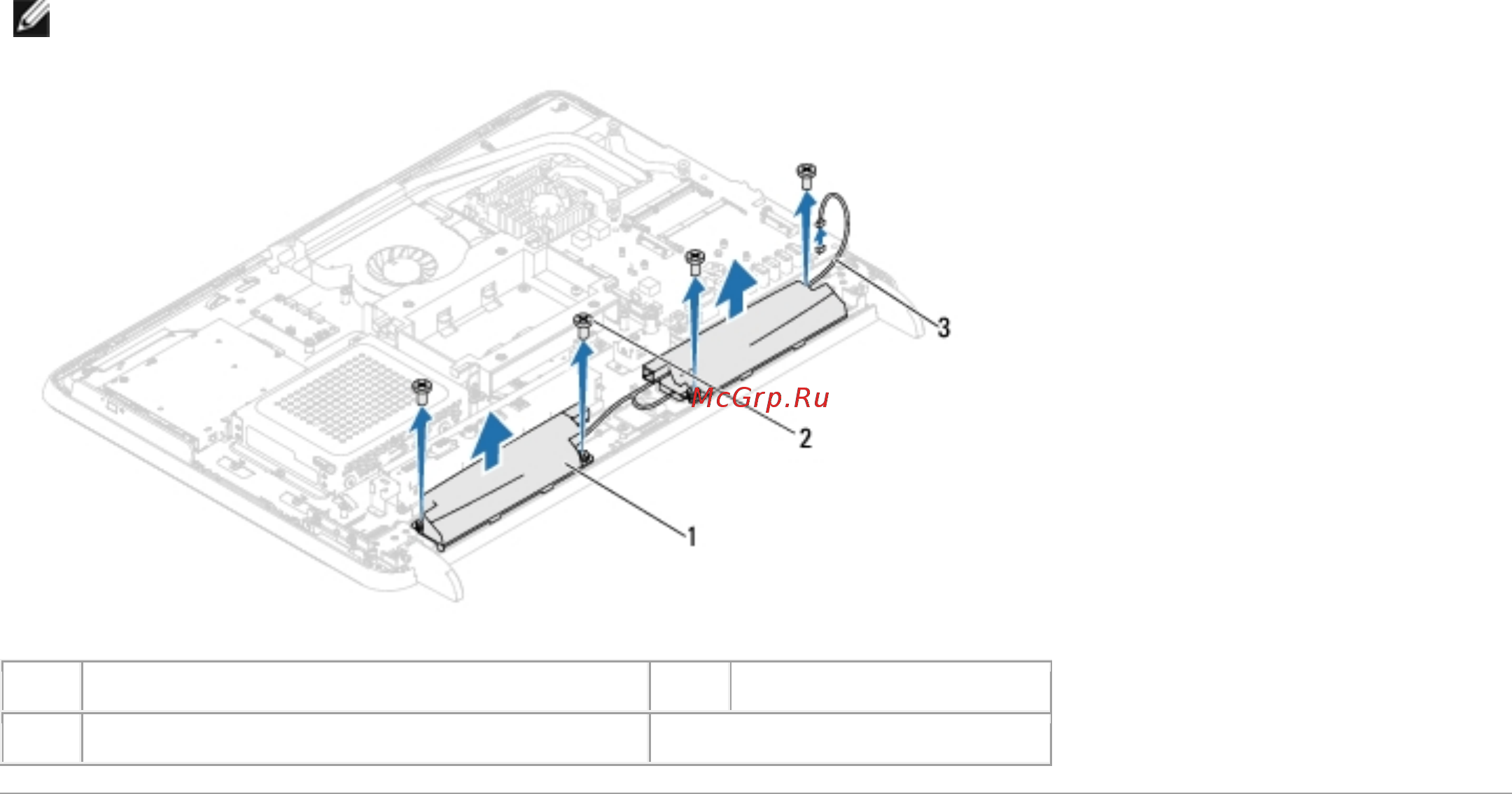

ПРИМЕЧАНИЕ. Внешний вид системной платы может быть разным в зависимости от модели компьютера.
1
динамики (2)
2
винты (4)
3
кабель динамиков
Установка динамиков
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия для винтов на динамиках и на корпусе компьютера.
3. Закрутите четыре винта (два на каждый динамик), которые крепят динамики на корпусе.
