ВНИМАНИЕ. Во избежание электростатического разряда следует заземлиться,
используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности (например, к какому-либо разъему
на компьютере).
Удаление платы преобразователя
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите заднюю крышку. См. раздел Снятие задней крышки.
3. Удалите заднюю стойку в сборе. См. раздел Извлечение задней стойки в сборе.
4. Удалите крепление VESA. См. раздел Удаление крепления VESA.
5. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
6. Отсоедините кабель платы преобразователя от разъема на плате
преобразователя.

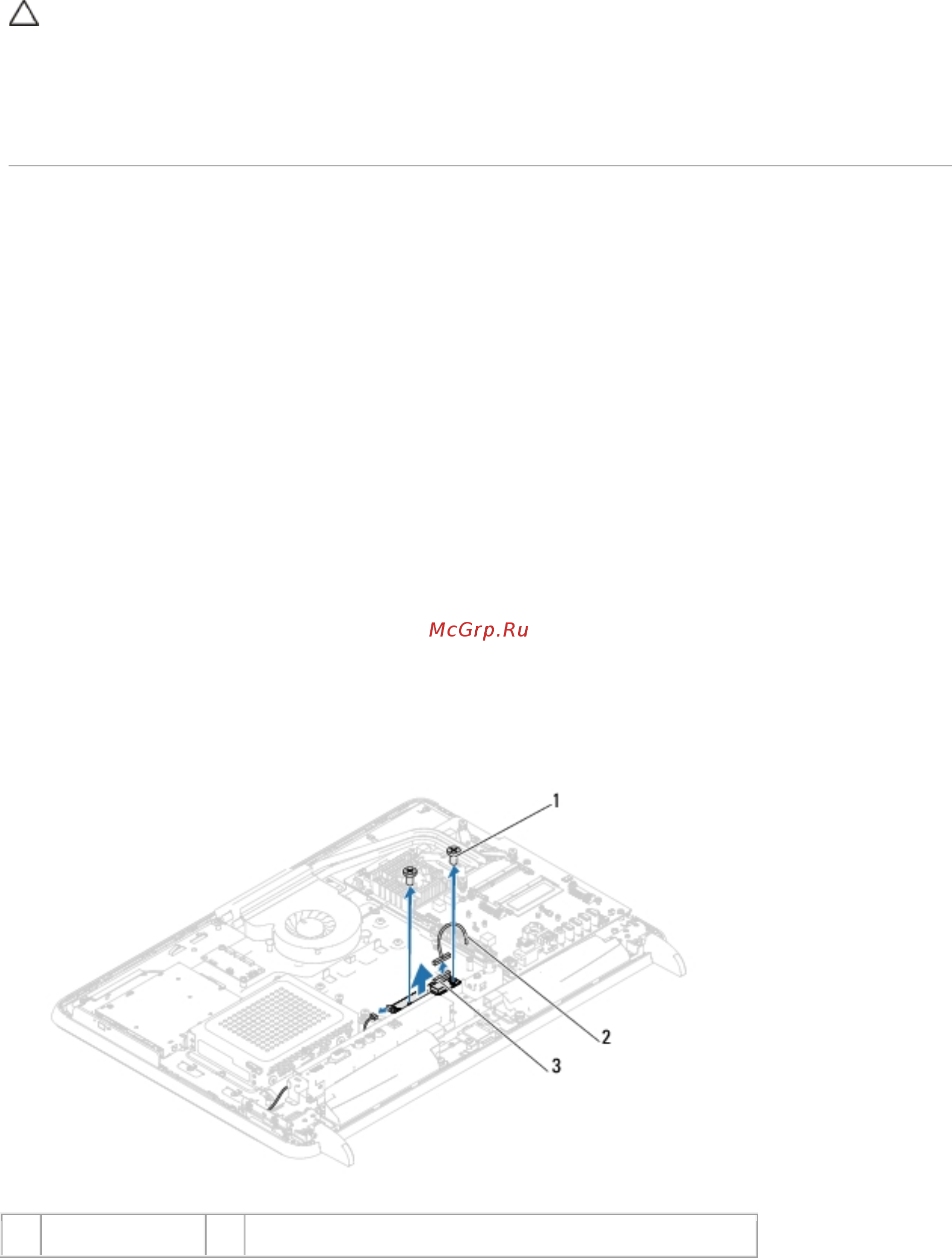

7. Вывинтите два винта, которыми плата преобразователя крепится к корпусу
компьютера.
8. Приподнимите плату преобразователя и извлеките ее из корпуса.
1
винты (2)
2
кабель платы преобразователя
