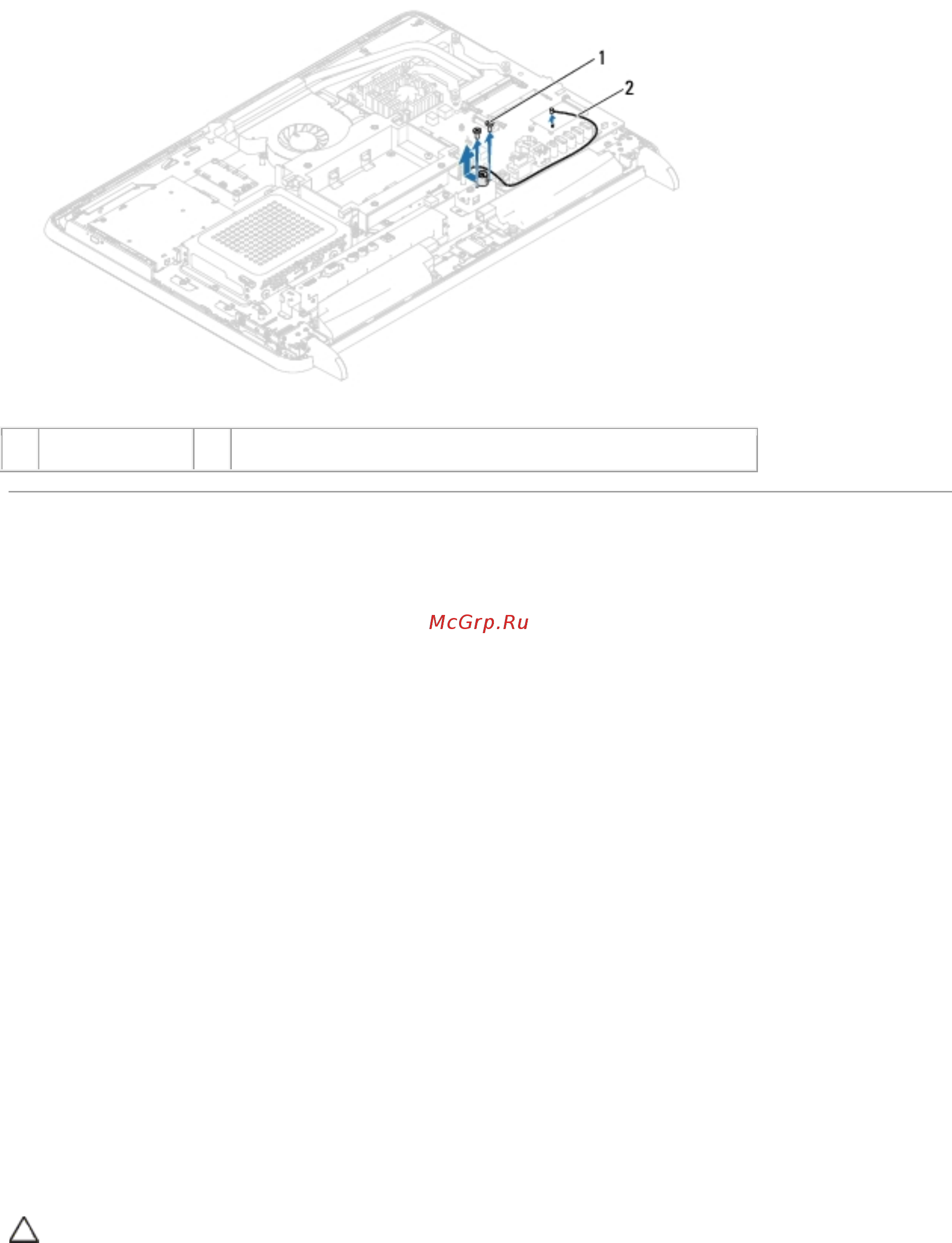

1
винты (2)
2
кабель входного разъема антенны
Установка входного разъема антенны
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Поместите входной разъем антенны в гнездо на корпусе.
3. Вверните два винта, которыми крепится входной разъем антенны к корпусу
компьютера.
4. Присоедините кабель входного разъема антенны к разъему миниплаты.
5. Установите на место экран системной платы. См. раздел Установка экрана
системной платы.
6. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
7. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
8. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
9. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
