Alienware OptX AW2310 [54/94] Разъем 2 процессор
![Alienware OptX AW2310 [54/94] Разъем 2 процессор](/views2/1064305/page54/bg36.png)

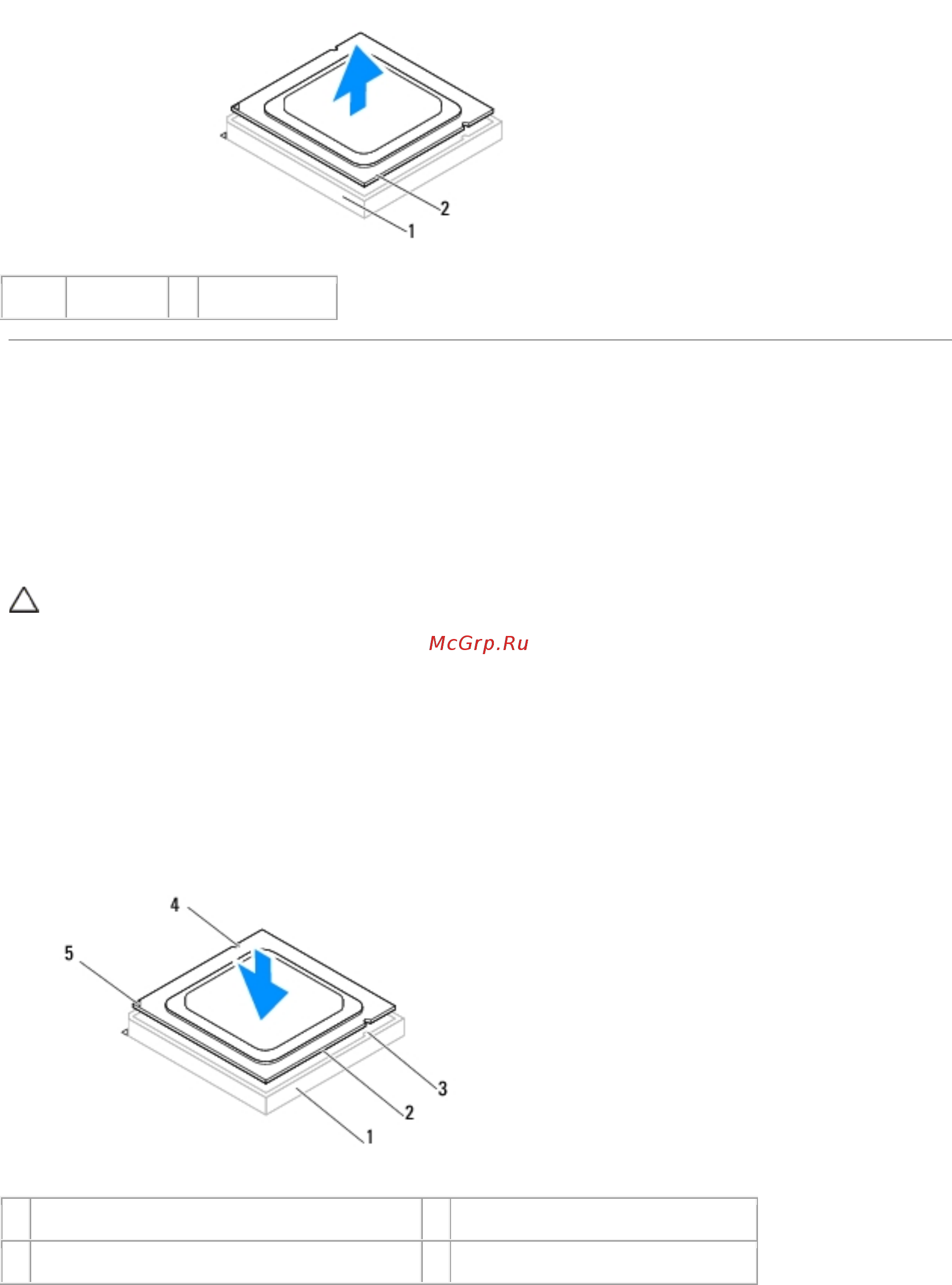

1
разъем
2
процессор
Замена процессора
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Распаковывая новый процессор, соблюдайте осторожность, чтобы не
прикоснуться к нижней части процессора.
ВНИМАНИЕ. Для обеспечения заземления прикоснитесь к неокрашенной
металлической поверхности или к стойке компьютера.
3. Если рычаг освобождения не в верхней позиции, поднимите его.
4. Совместите направляющие прорези на процессоре с направляющими выступами
на гнезде.
5. Совместите контакты «1» на процессоре и на разъеме.
1
разъем
2
процессор
3
направляющие выступы (2)
4
направляющие прорези
