Alienware OptX AW2310 [63/94] Винт 2 плата кнопки питания
![Alienware OptX AW2310 [63/94] Винт 2 плата кнопки питания](/views2/1064305/page63/bg3f.png)

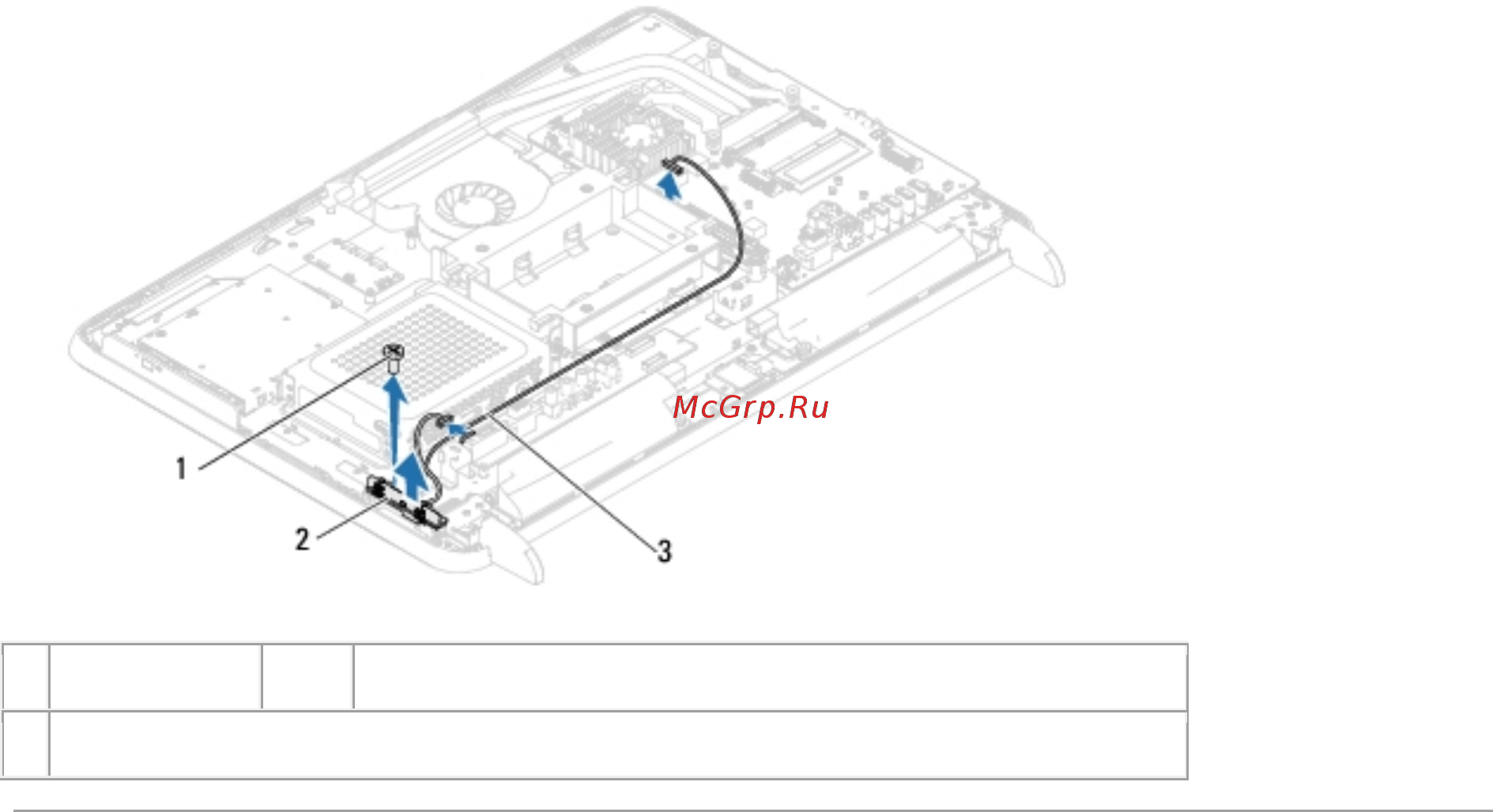

1
винт
2
плата кнопки питания
3
кабель кнопки питания и индикатора работы жесткого диска
Установка платы кнопки питания
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстие для винта на плате кнопки питания с отверстием для винта
на корпусе.
3. Ввинтите винт, которым плата кнопки питания крепится к корпусу.
4. Присоедините кнопку питания и кабель индикатора работы жесткого диска к
разъемам на плате кнопки питания, на плате AV и на системной плате.
5. Установите на место экран системной платы. См. раздел Установка экрана
системной платы.
6. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
7. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
8. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
9. Установите на место заднюю крышку. См. раздел Установка задней крышки.
