Alienware OptX AW2310 [35/94] Мини платы беспроводной сети
![Alienware OptX AW2310 [35/94] Мини платы беспроводной сети](/views2/1064305/page35/bg23.png)

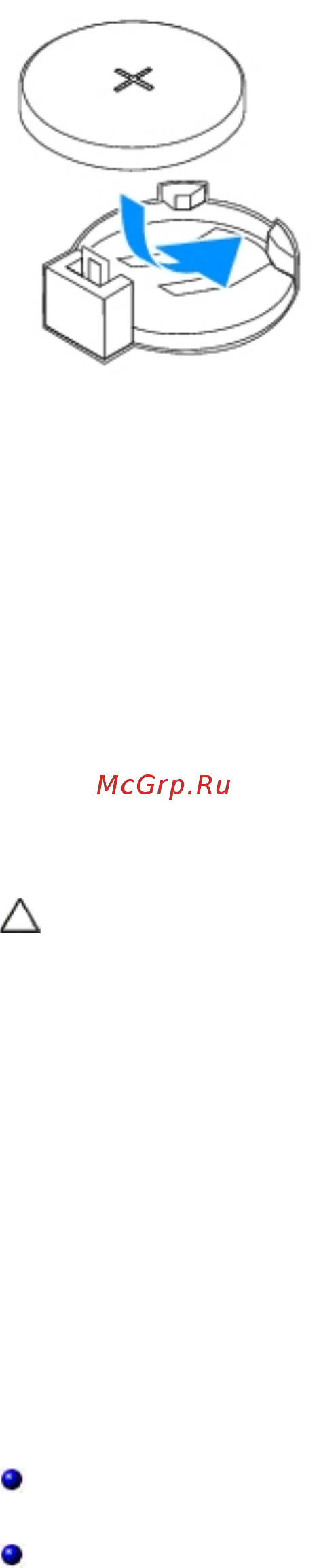

3. Установите на место экран системной платы. Установка экрана системной платы.
4. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
5. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
6. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
7. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
8. Подключите компьютер и устройства к электросети и включите их.
9. Войдите в программу настройки системы и восстановите настройки, записанные в
разделе Шаг 1. См. раздел Программа настройки системы.
Мини-платы беспроводной сети
Dell™ Inspiron™ One 2320 Руководство по эксплуатации
Извлечение мини-плат(ы)
Установка мини-плат(ы)
