Alienware OptX AW2310 [30/94] Установка платы b cas
![Alienware OptX AW2310 [30/94] Установка платы b cas](/views2/1064305/page30/bg1e.png)

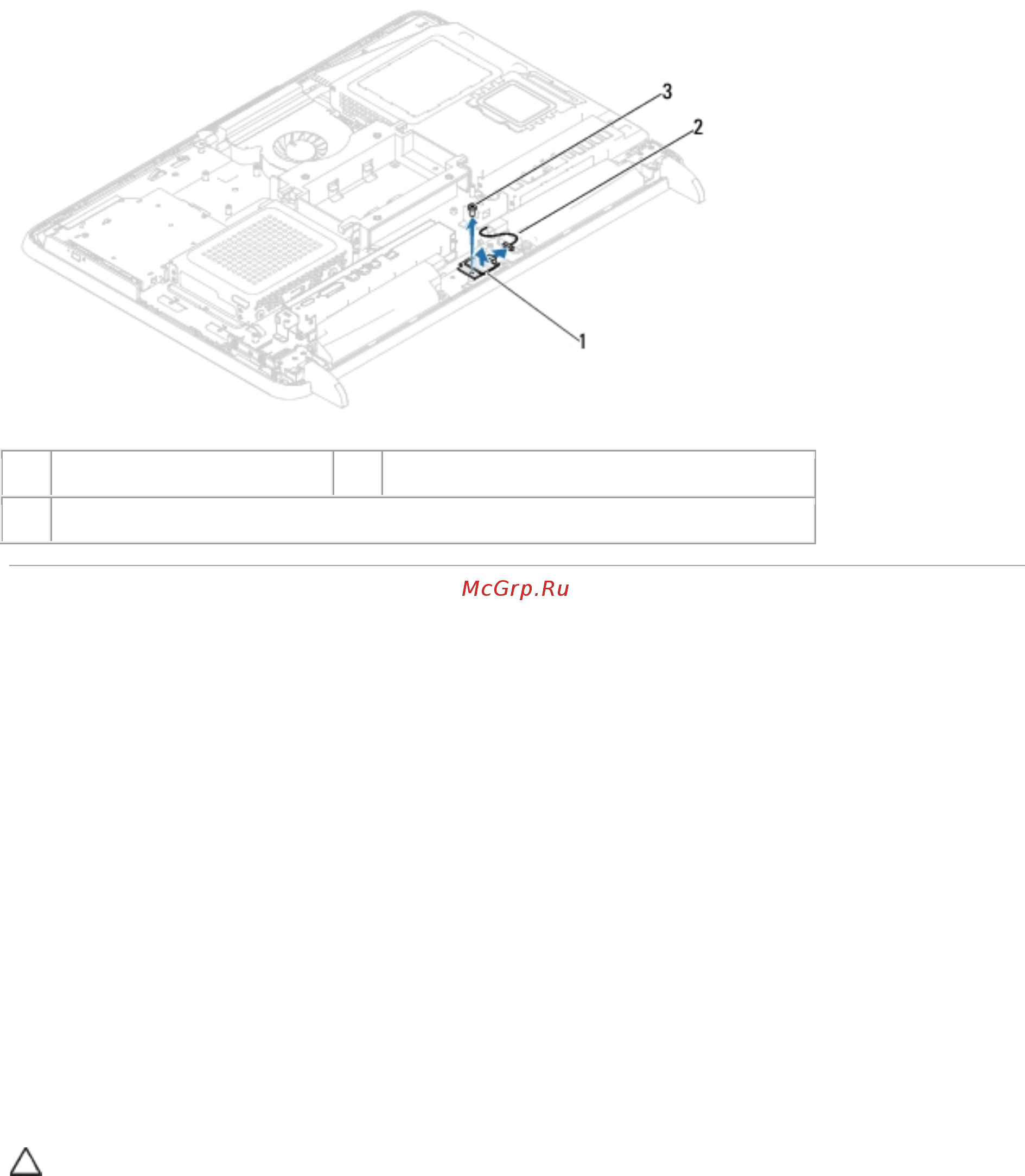

1
Плата B-CAS
2
Кабель платы B-CAS
3
винт
Установка платы B-CAS
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Подсоедините кабель платы B-CAS к разъему на плате B-CAS.
3. Совместите отверстие для винта на плате B-CAS и на корпусе.
4. Вверните винт, который крепит плату B-CAS к корпусу.
5. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
6. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
7. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
8. Подключите компьютер и периферийные устройства к сети питания и включите их.
