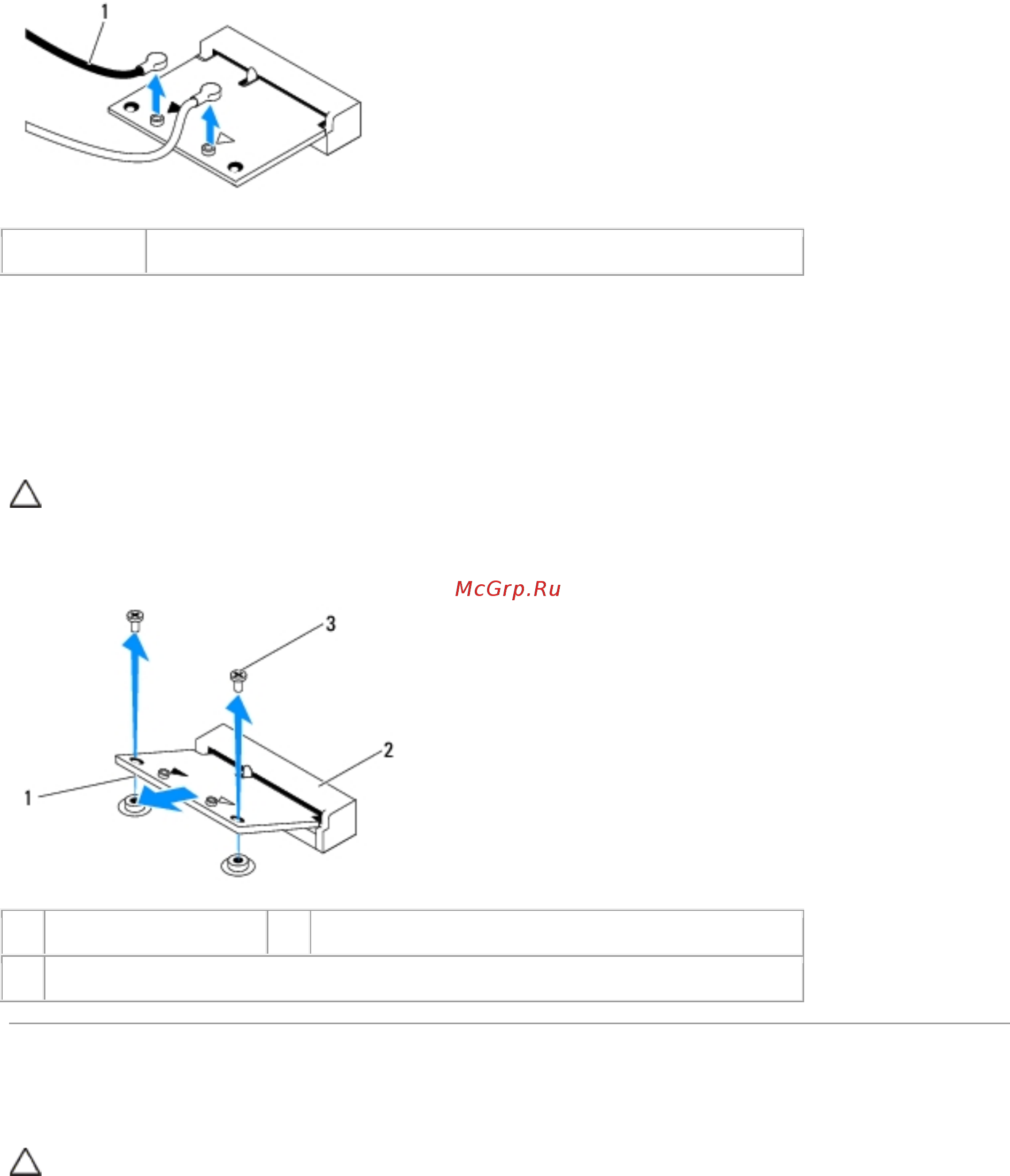

6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
7. Отсоедините от мини-платы антенный кабель (кабели).
1
кабели (2)
8. Выверните два винта, которыми мини-плата крепится к разъему на системной
плате.
9. Приподнимите мини-плату (мини-платы) и извлеките ее из разъема на системной
плате.
ВНИМАНИЕ. Храните извлеченную мини-плату в защитной антистатической
упаковке (см. раздел «Защита от электростатического разряда» в инструкциях
по технике безопасности, прилагаемых к компьютеру).
1
Мини-плата
2
разъем на системной плате
3
винты (2)
Установка мини-плат(ы)
ВНИМАНИЕ. Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Не нажимайте слишком сильно, чтобы не повредить разъемы.
