3. Следуйте инструкциям, описанным в шаг 3 - шаг 18 в разделе Удаление дисплея в
сборе.
4. Отсоедините кабель камеры от разъема на модуле камеры, и извлеките модуль
камеры из лицевой панели дисплея.
5. Вывинтите два винта, которыми модуль камеры крепится к лицевой панели
дисплея.
6. Извлеките модуль камеры из лицевой панели дисплея.

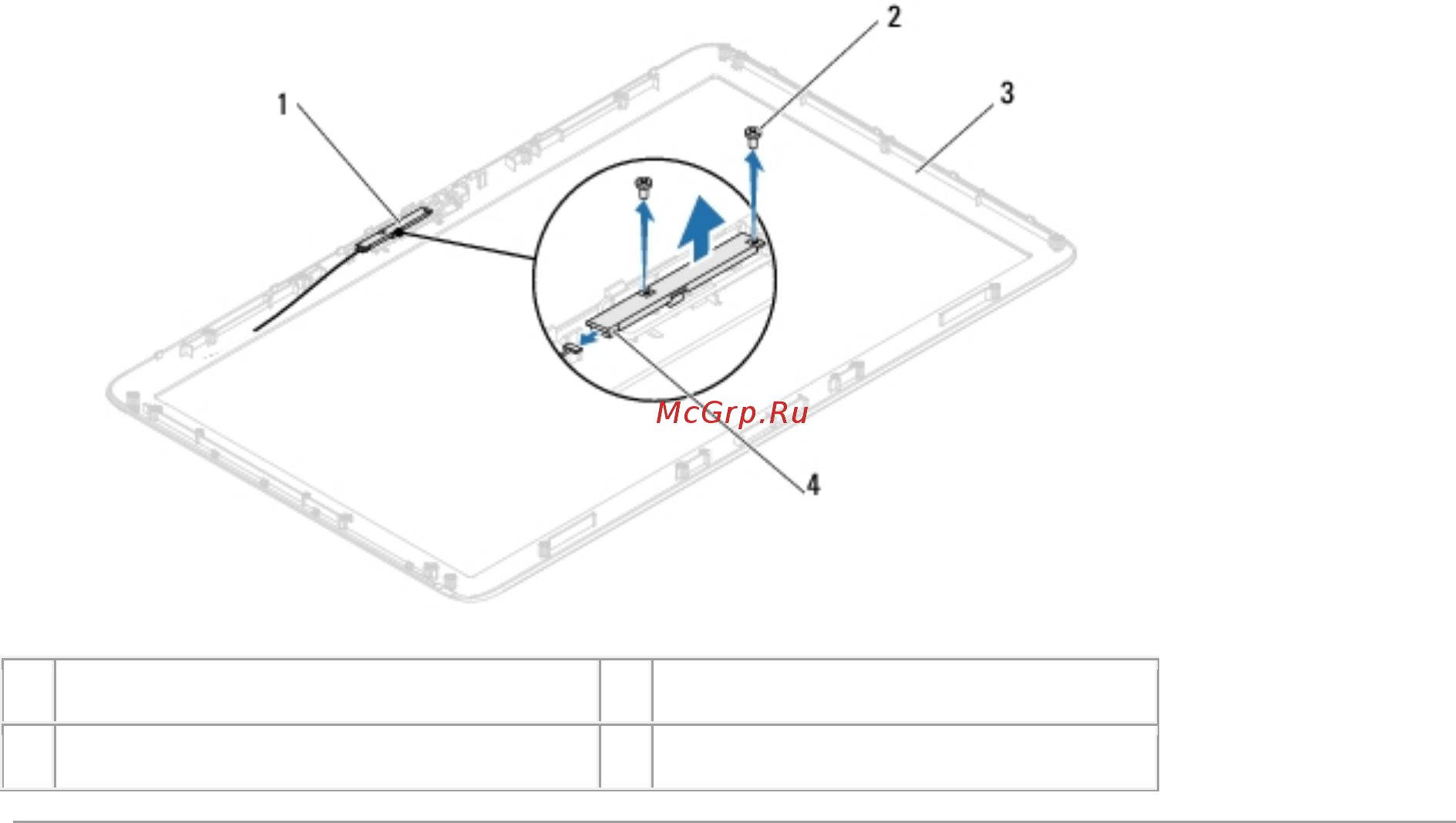

1
модуль камеры в сборе
2
винты (2)
3
лицевая панель дисплея
4
разъем кабеля камеры
Установка модуля камеры
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия для винтов на модуле камеры и на лицевой панели
дисплея.
3. Ввинтите два винта, которыми модуль камеры крепится к лицевой панели дисплея.
4. Установите модуль камеры в сборе в лицевую панель дисплея и присоедините
кабель камеры к разъему модуля камеры в сборе.
5. Выполните инструкции, описанные в шаг 2 - шаг 17 в разделе Установка дисплея в
сборе.
6. Установите на место заднюю крышку. См. раздел Установка задней крышки.
