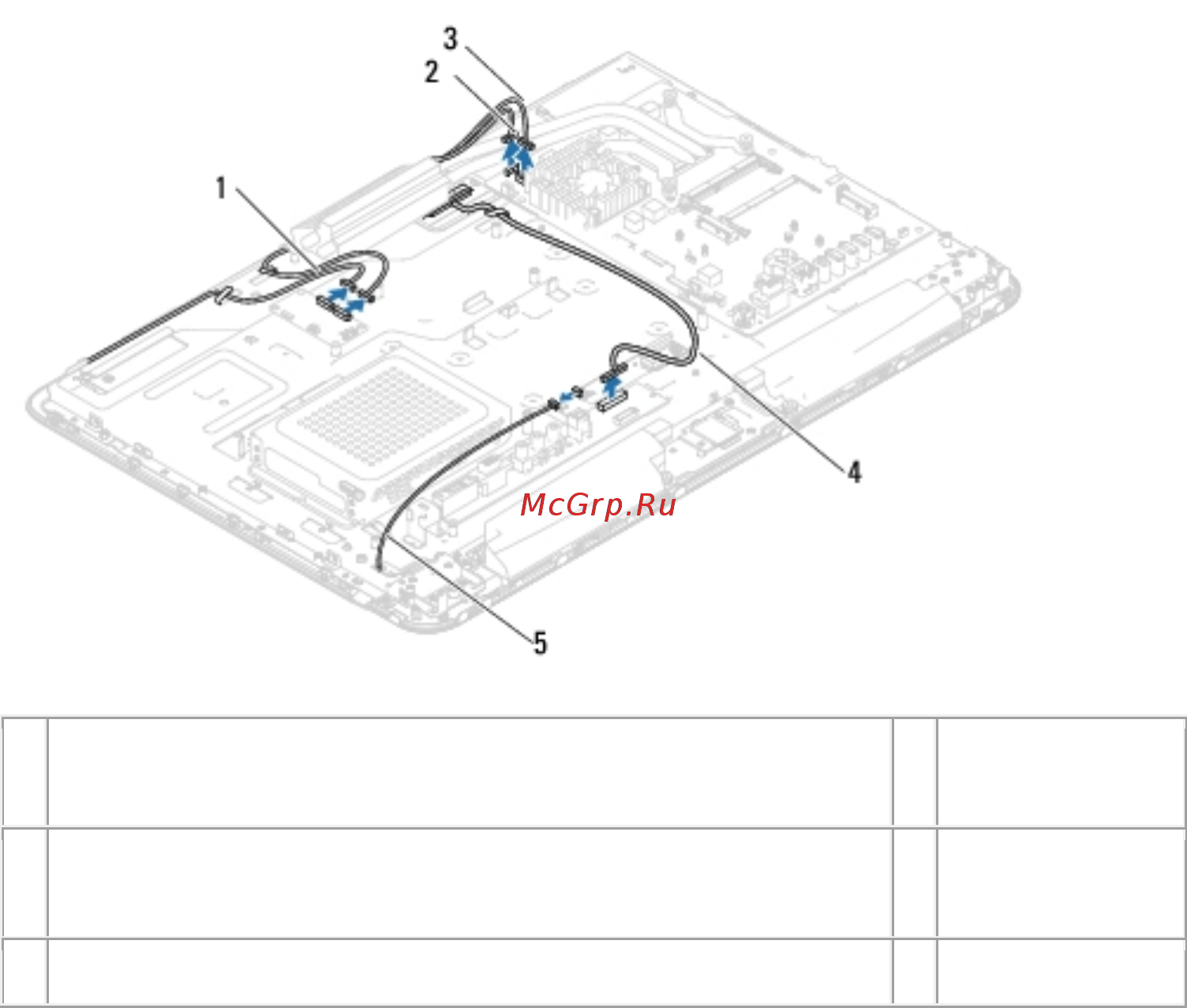

1
кабели платы управления сенсорным
экраном (опция) (2 шт.)
2
кабель
камеры
3
кабель приемника ИК-сигналов (опция)
4
кабель
LVDS
5
кабель подсветки
14. Удалите среднюю раму. См. раздел Удаление средней рамы.
15. Вывинтите пять винтов, которые крепят дисплей к корпусу.
16. Вывинтите 13 винтов, которые крепят лицевую панель дисплея к корпусу.
