4. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
5. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой
крышки панели ввода-вывода.
6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
7. Извлеките модули памяти. См. раздел Извлечения модуля(ей) памяти.
8. Снимите мини-плату (платы). См. раздел Извлечение мини-плат(ы).
9. Снимите радиатор процессора. См. раздел Снятие радиатора процессора.
10. Снимите процессор. См. раздел Снятие процессора.
ПРИМЕЧАНИЕ. Перед отсоединением кабелей от системной платы зарисуйте схему
их разводки.
11. Отсоедините все кабели от системной платы.

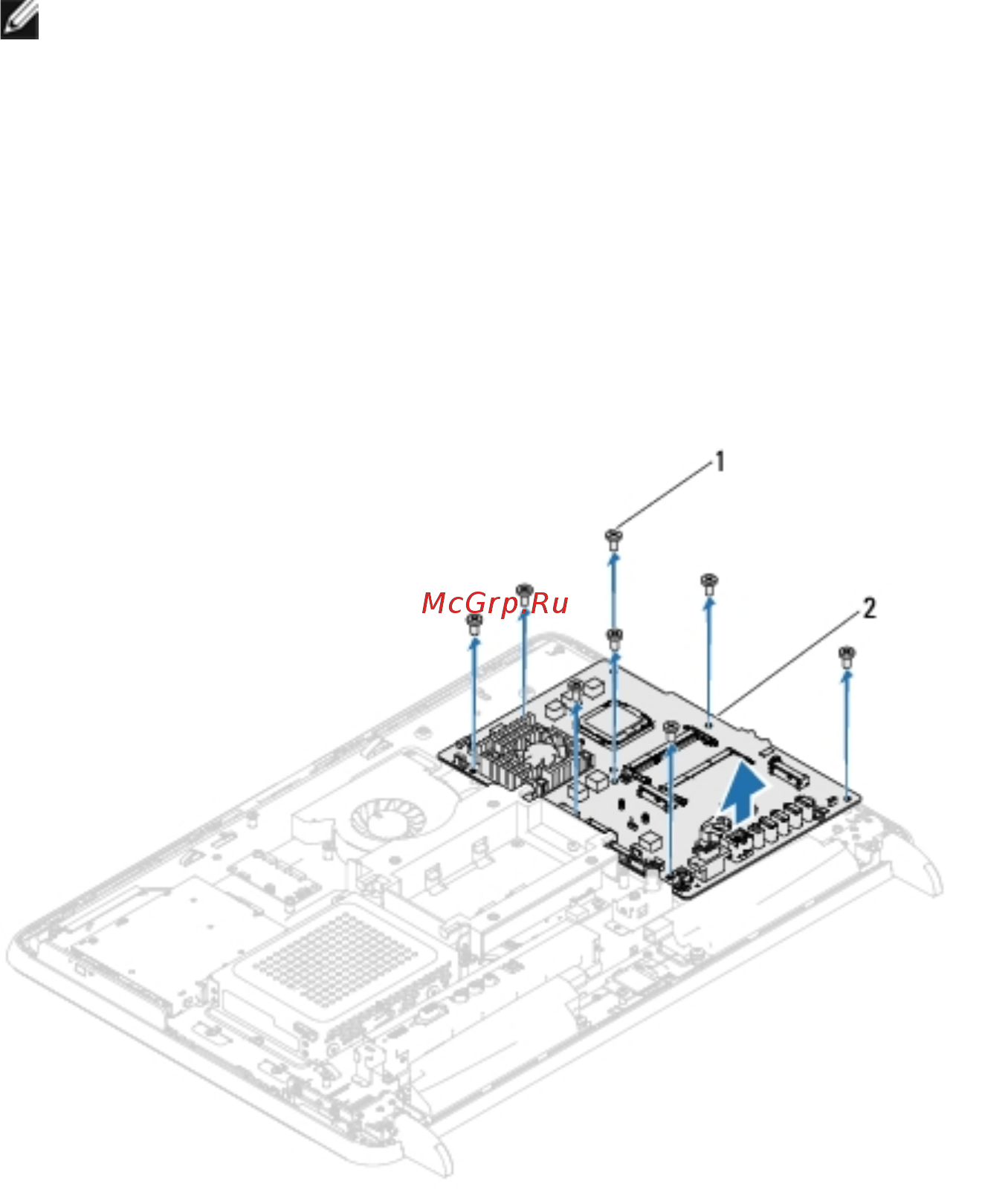

12. Выверните восемь винтов, которыми системная плата крепится к корпусу
компьютера.
13. Приподнимите системную плату и извлеките ее из корпуса.
