6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.

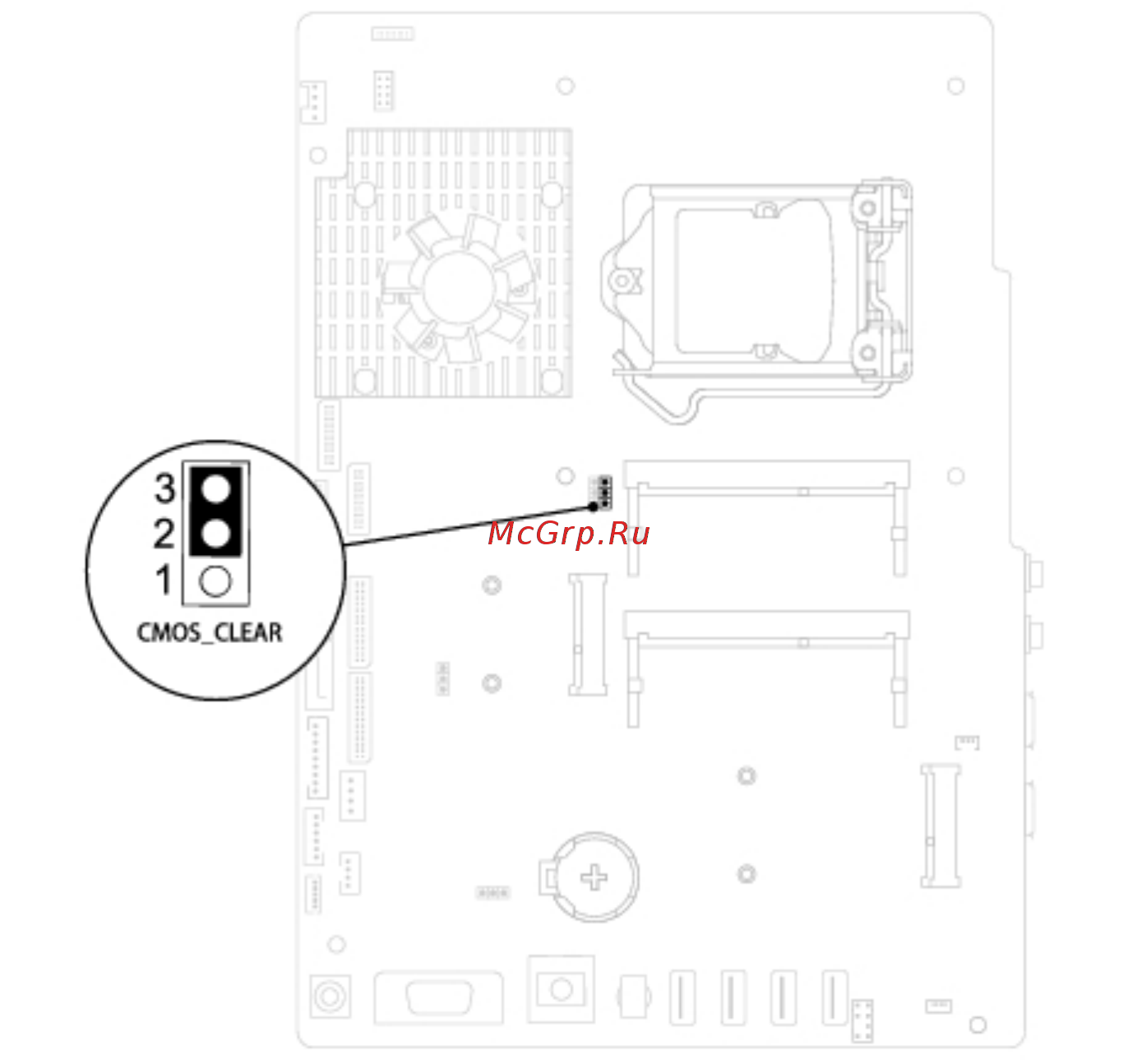

7. Найдите 3-контактный разъем сброса пароля (CMOS_CLEAR) на системной плате.
См. раздел Элементы системной платы.
8. Снимите 2-контактную перемычку с контактов 2 и 3 и установите ее на контакты 1 и
2.
9. Подождите примерно пять секунд, чтобы сбросить настройки КМОП- схемы.
10. Снимите 2-контактную перемычку с контактов 1 и 2 и установите ее обратно на
контакты 2 и 3.
11. Установите на место экран системной платы. Установка экрана системной платы.
12. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
13. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
14. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
