16 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008
• Температура воздуха: 0-40°C
• Рекомендуемый рабочий диапазон: 20-25°C
• Максимальная относительная влажность: 95%, без образования конденсата
Требования к вентиляции ИБП приведены в Табл.3-3.
Табл. 3-3: Требования к кондиционированию воздуха или вентиляции при полной
нагрузке
Необходимая для удаления охлаждающего воздуха вентиляция: прибл. 900 л/с/устройство 225-
275 кВА + 560 л/сек (ISBM).

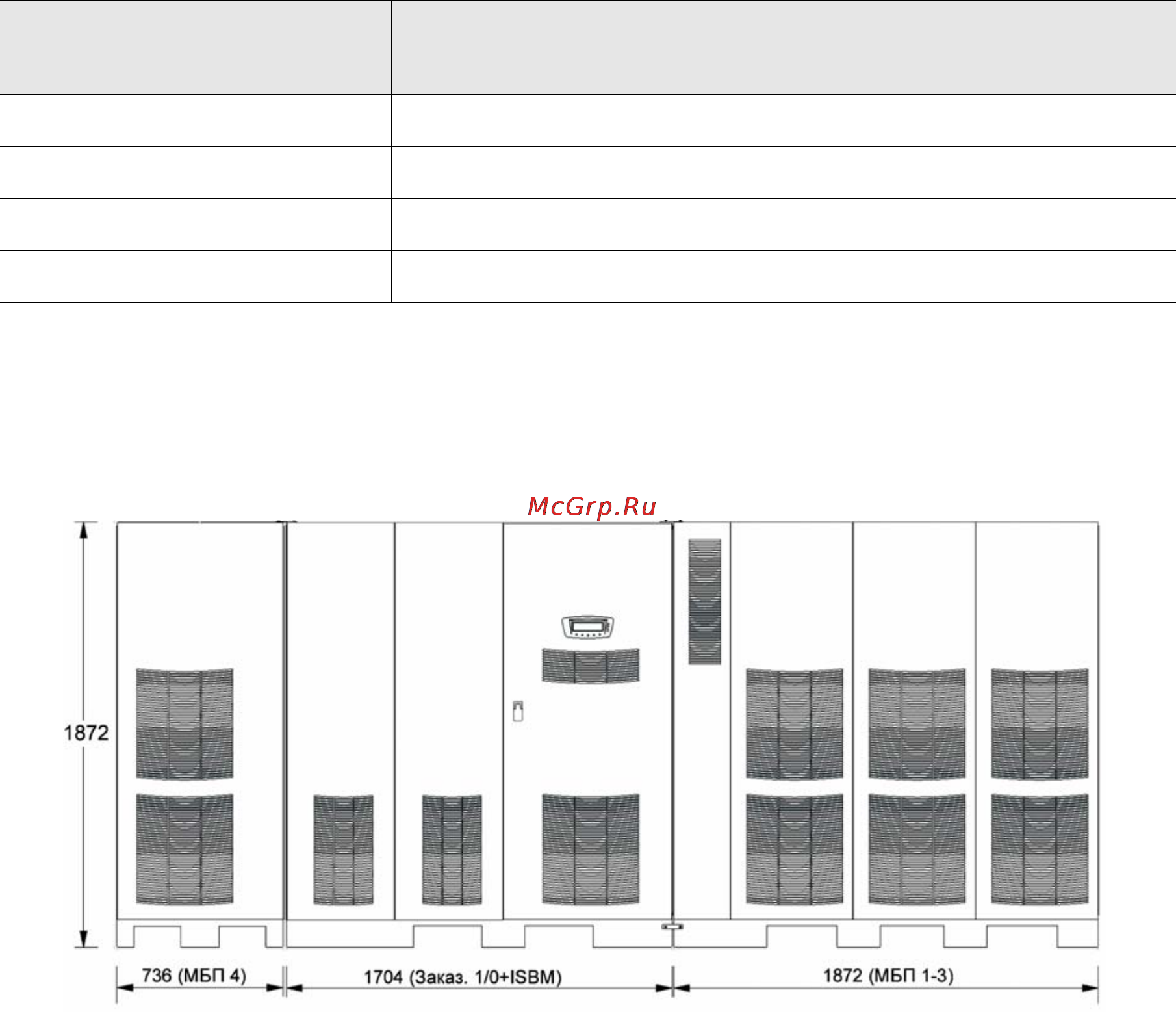

Рис. 3-1. Габариты шкафа ИБП (вид спереди) 675-1100 кВА (675-825 кВА
без UPM 4)
Номинал
Входное/выходное
напряжение
Отвод тепла
БТЕ/ч x 1000
675 кВА 400/400 135
825 кВА 400/400 161
900 кВА 400/400 176
1100 кВА 400/400 215
