1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 33
Редакция 008 Руководство пользователя по установке
WARNING
Не наклоняйте шкаф ИБП более чем на 10° от вертикального положения, чтобы он не
опрокинулся.
3. Установите поддон на твердую и ровную поверхность, оставив минимум 3 метра с каждой
стороны, чтобы можно было снять шкаф с поддона.
NOTE
Шкаф ИБП поставляется с защитным экраном, установленным на вентиляционной
решетке в верхней части устройства. Не снимайте защитный экран до завершения
установки.
4. Снимите со шкафа защитное покрытие.
5. Снимите упаковочный материал и правильным образом утилизируйте его.
6. После снятия защитного покрытия осмотрите содержимое на предмет физических
повреждений, а также сверьте каждый пункт содержимого с транспортной накладной. При
наличии повреждений или отсутствии каких-либо пунктов поставки, немедленно свяжитесь с
представителем сервисного центра, чтобы
определить объем повреждений и их влияние на
дальнейшую установку.
NOTE
Если установка выполняется не сразу, обеспечьте защиту распакованного шкафа от влаги,
пыли и других вредных загрязняющих веществ. Неправильное хранение и защита ИБП
могут привести к аннулированию вашей гарантии.

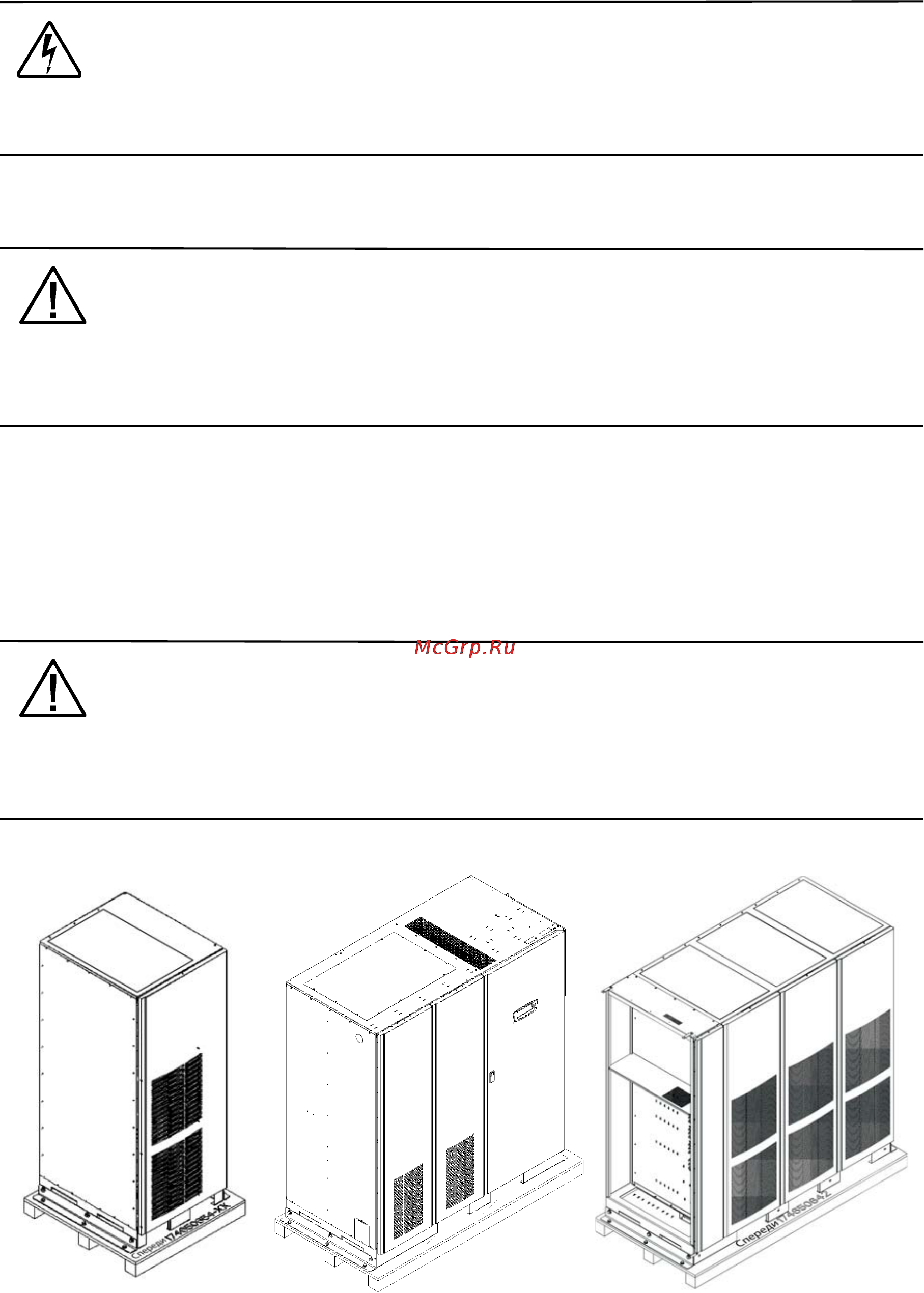

Рис. 3-16. Шкаф ИБП Eaton 9395 на грузовом поддоне - секции FI-UPM, ISBM и UPM
