50 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008

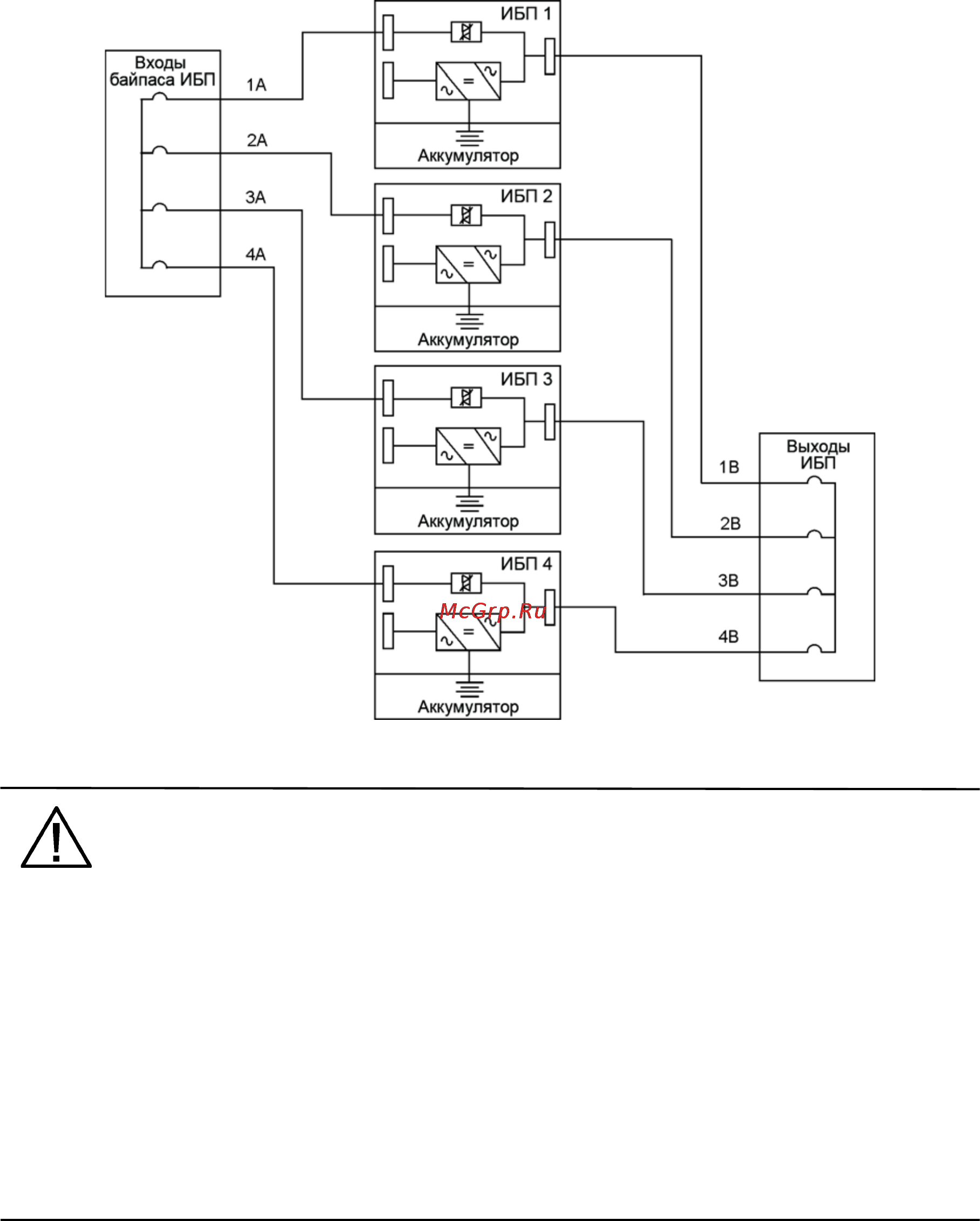

Рис. 4-14. Длина проводов для системы с распределенным байпасом
NOTE
Длина проводки в параллельной системе должна быть одинаковой для обеспечения
приблизительно равного распределения тока в режиме байпаса. Для обеспечения
надлежащей работы системы должно соблюдаться следующее требование:
1A = 2A = 3A = 4A
1B = 2B = 3B = 4B
Если необходимо сократить расходы на кабели, можно также использовать следующий
вариант:
1A+1B=2A+2B=3A+3B=4A+4B
Любая разница в длине проводки приведет к снижению мощности системы ИБП в режиме
байпаса. Например, если разница между самым длинным и самым коротким проводом
составляет 10%, мощность в режиме байпаса упадет на 10%. Это может помешать
выполнению переключения на инвертор.
