74 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008
Табл. 5-2: Подключения проводки карты CAN Bridge

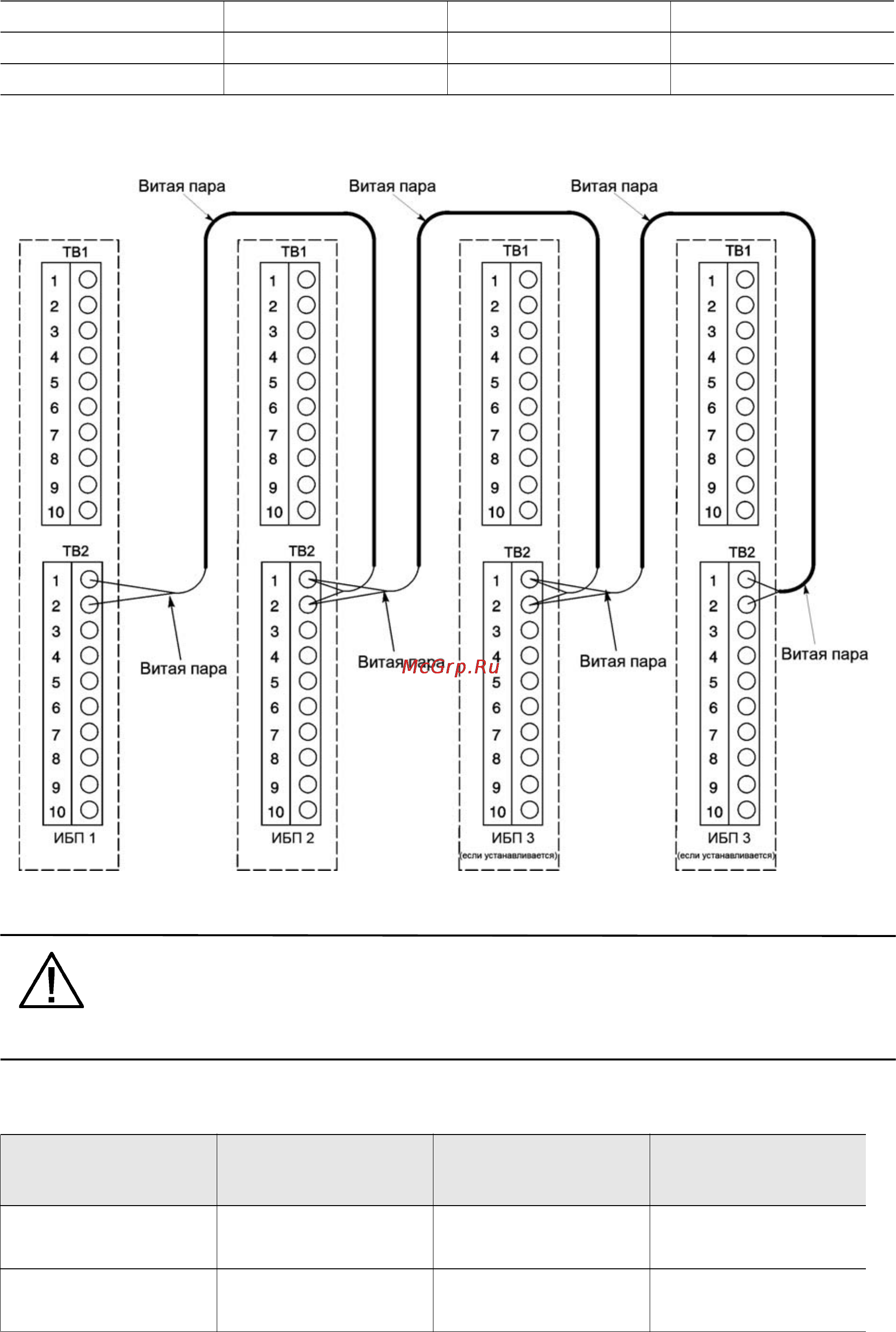

Рис. 5-5. Проводка Pull-Chain систем с распределенным байпасом без MOB
NOTE
В качестве проводки между ИБП и контактами MOB AUX используется витая пара.
Табл. 5-3: Подключения проводки
J3-8 (L) J3-8 (L) J3-8 (L) J3-8 (L)
J3-9(H) J3-9(H) J3-9(H) J3-9(H)
J3-10 (экран)J3-10 (экран) J3-10 (экран)J3-10 (экран)
От ИБП 1 К ИБП 2
К ИБП 3 (если
устанавливается)
К ИБП 4 (если
устанавливается)
TB2-1
(Pull Chain)
TB2-1
(Pull Chain)
TB2-1
(Pull Chain)
TB2-1
(Pull Chain)
TB2-2
(Pull Chain)
TB2-2
(Pull Chain)
TB2-2
(Pull Chain)
TB2-2
(Pull Chain)
