1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 73
Редакция 008 Руководство пользователя по установке

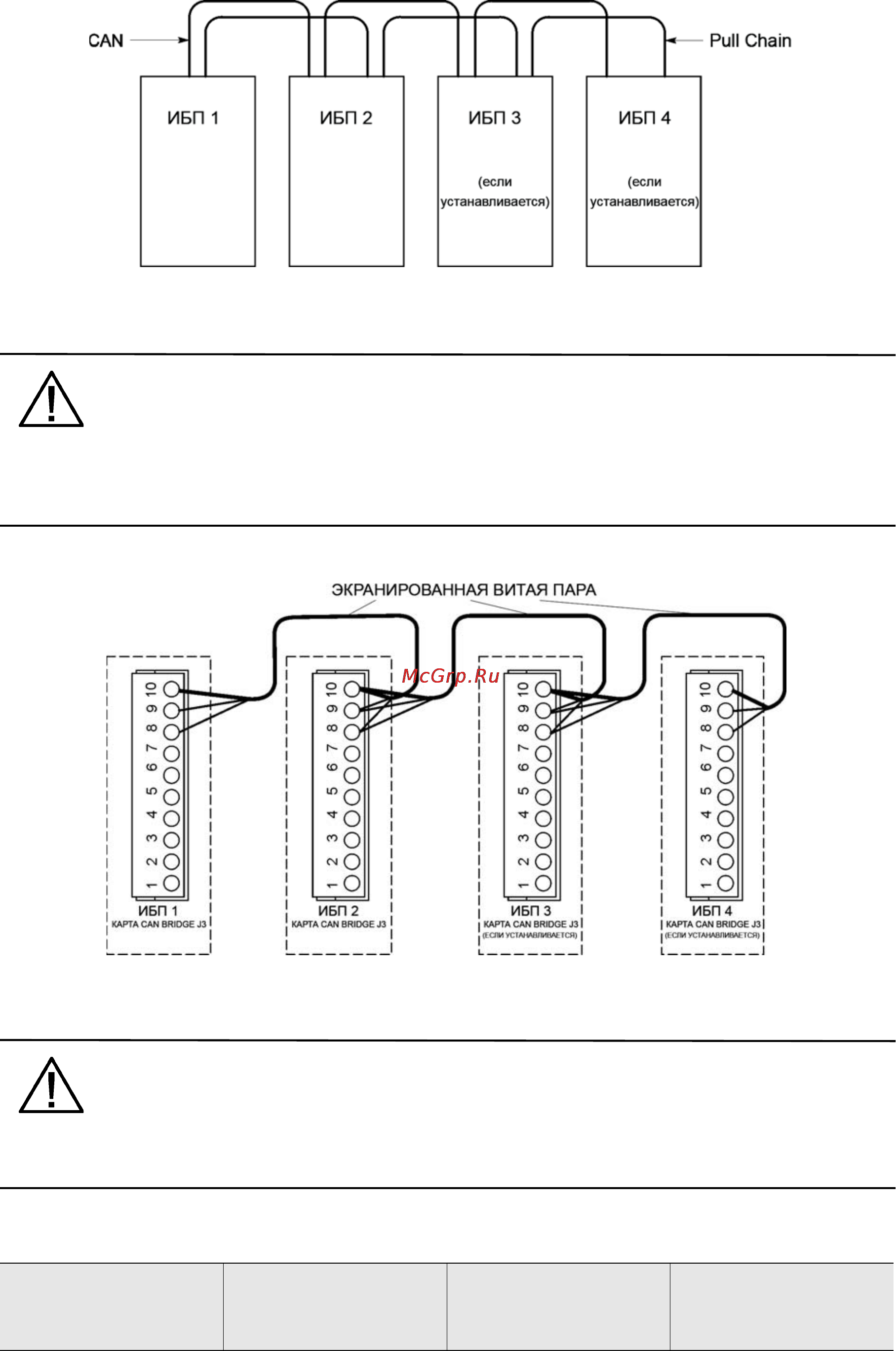

Рис. 5-3. Установка упрощенной интерфейсной проводки Pull-Chain и CAN системы с
распределенным байпасом
NOTE
Данный чертеж применяется для установки проводки систем с распределенным
байпасом и не может использоваться как общий план. ИБП можно располагать в любом
порядке.
Рис. 5-4. Подключение CAN системы с распределенным байпасом ИБП без использования
MOB
NOTE
Для внешних подключений CAN между несколькими ИБП используется экранированная
витая пара.
От
Карта CAN Bridge
ИБП 1
К
Карта CAN Bridge
ИБП 2
К
Карта CAN Bridge
ИБП 3
К
Карта CAN Bridge
ИБП 4
