CHAUVIN ARNOUX CA-J93 [25/72] Typical amplitude error vs frequency
![CHAUVIN ARNOUX CA-J93 [25/72] Typical amplitude error vs frequency](/views2/1666095/page25/bg19.png)
25
Erreur (%)

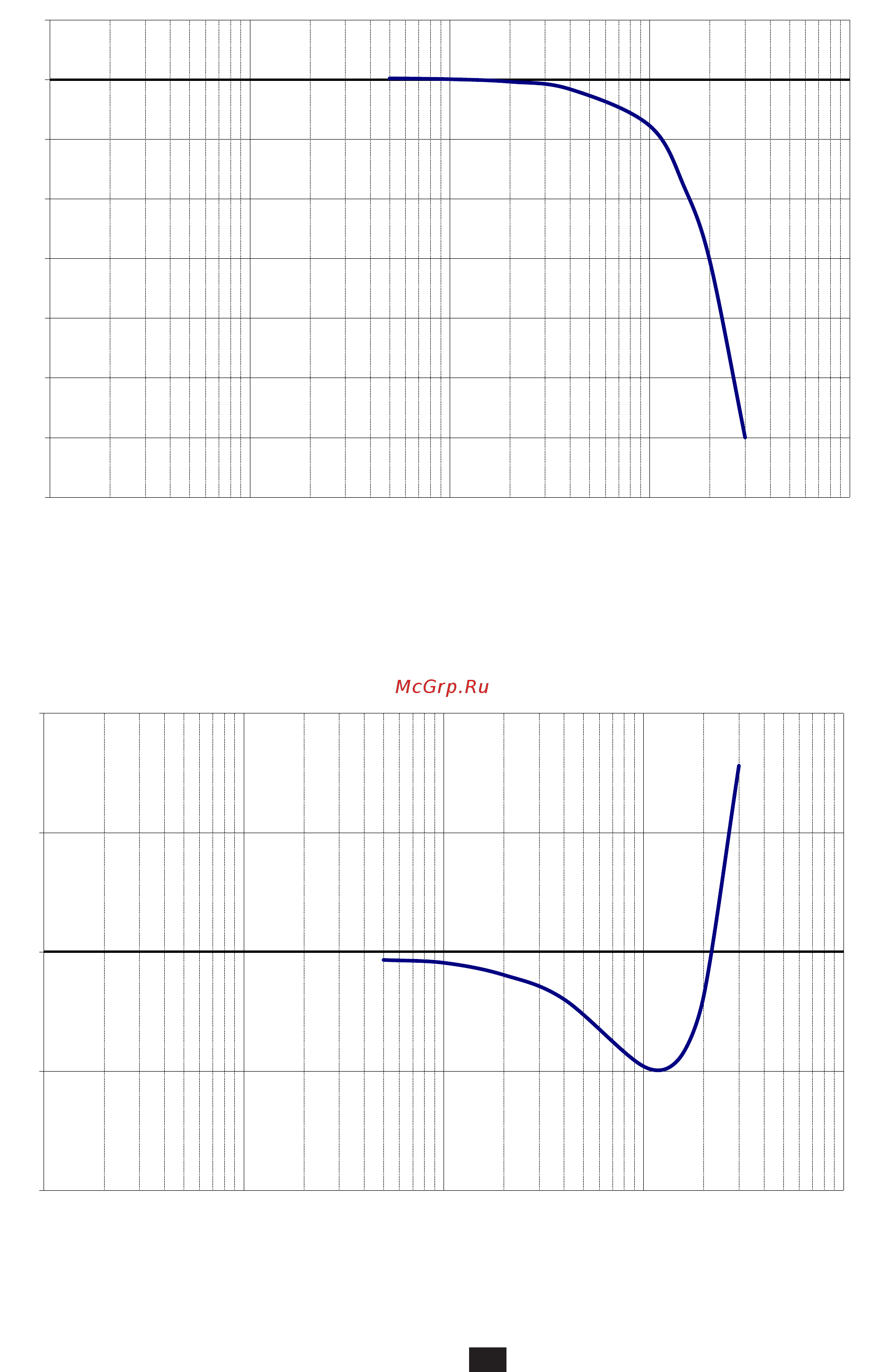

3.4.4. TYPICAL AMPLITUDE ERROR VS FREQUENCY
-35
-30
-25
-20
-15
-10
-5
0
5
1 10 100 1000 10000
Frequency (Hz)
3.4.5. TYPICAL PHASE ERROR VS FREQUENCY
Phase (°)
-10
-5
0
5
10
1 10 100 1000 10000
Frequency (Hz)
