CHAUVIN ARNOUX CA-J93 [63/72] Apagado de la pinza j93
![CHAUVIN ARNOUX CA-J93 [63/72] Apagado de la pinza j93](/views2/1666095/page63/bg3f.png)
63

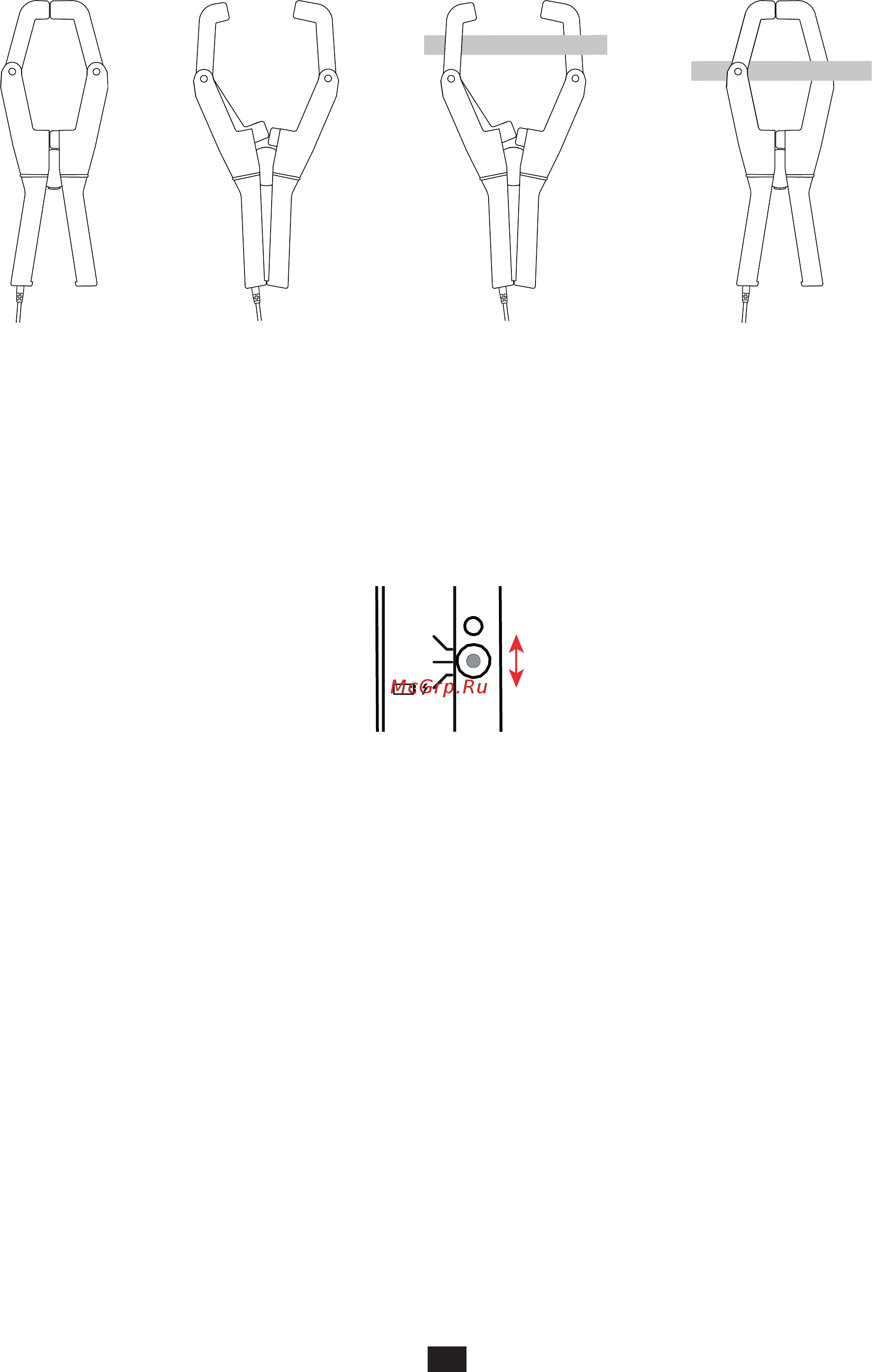

Abra las mordazas de la pinza acercando los brazos.
Abrace el conductor atravesado por la corriente a medir. Sólo debe haber un conductor en medio de las mordazas de la pinza.
Cierre con suavidad las mordazas. Con el fin de optimizar la calidad de la medida, centre el conductor lo máximo posible en
medio de las mordazas.
Lea la medida que indica el instrumento.
Cuando haya finalizado la medida, abra la pinza y retire el conductor. Luego desconecte la pinza del instrumento.
Apague el instrumento.
2.3. APAGADO DE LA PINZA J93
Ponga el conmutador en OFF.
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
