69
3.7. CARACTERÍSTICAS CONSTRUCTIVAS
Dimensiones (L x An x Al) 336 x 127 x 42 mm

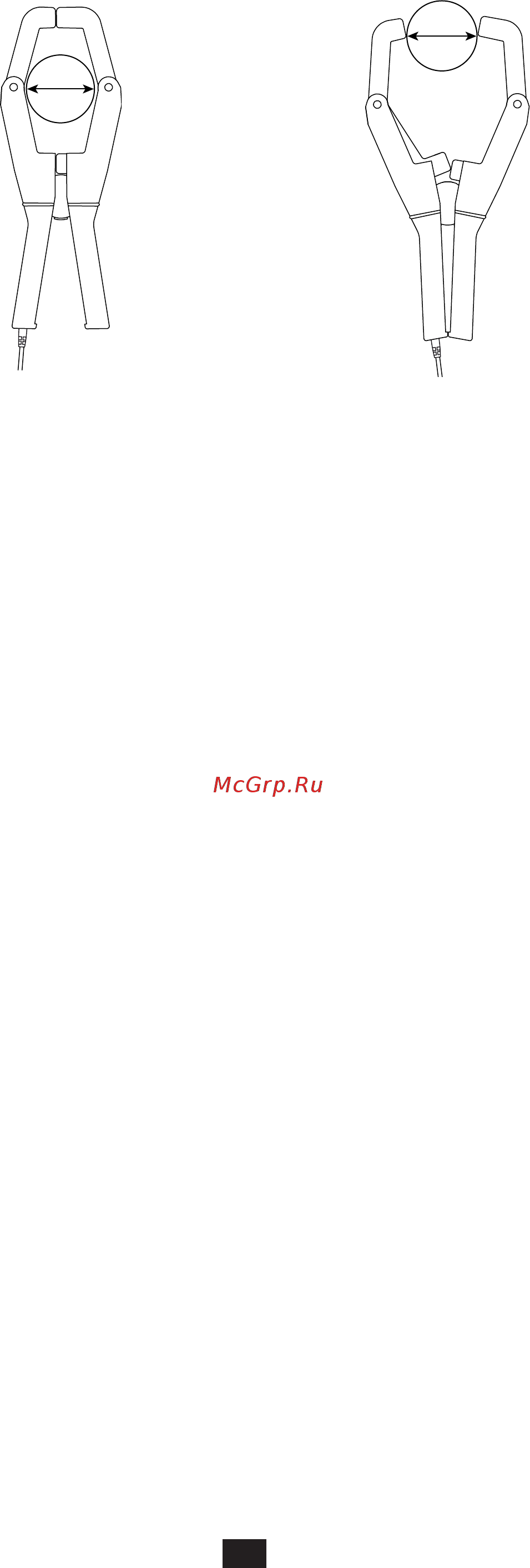

Capacidad para abrazar 72 mm
72
74
Cable 3 metros de longitud
Peso 1,7 kg aproximadamente
Índice de protección: IP20 según IEC 60529
3.8. CONFORMIDAD CON LAS NORMAS INTERNACIONALES
Seguridad eléctrica según IEC 61010‑2‑032 para los sensores de tipo A.
Tensión máxima asignada: 600 V Cat. IV o 1.000 V Cat. III.
3.9. COMPATIBILIDAD ELECTROMAGNÉTICA (CEM)
Emisión e inmunidad en medio industrial según IEC 61326‑1, excepto para la inmunidad al campo eléctrico con un criterio B.
