27
3.7. CONSTRUCTION SPECIFICATIONS
Dimensions (L x W x H) 336 x 127 x 42 mm

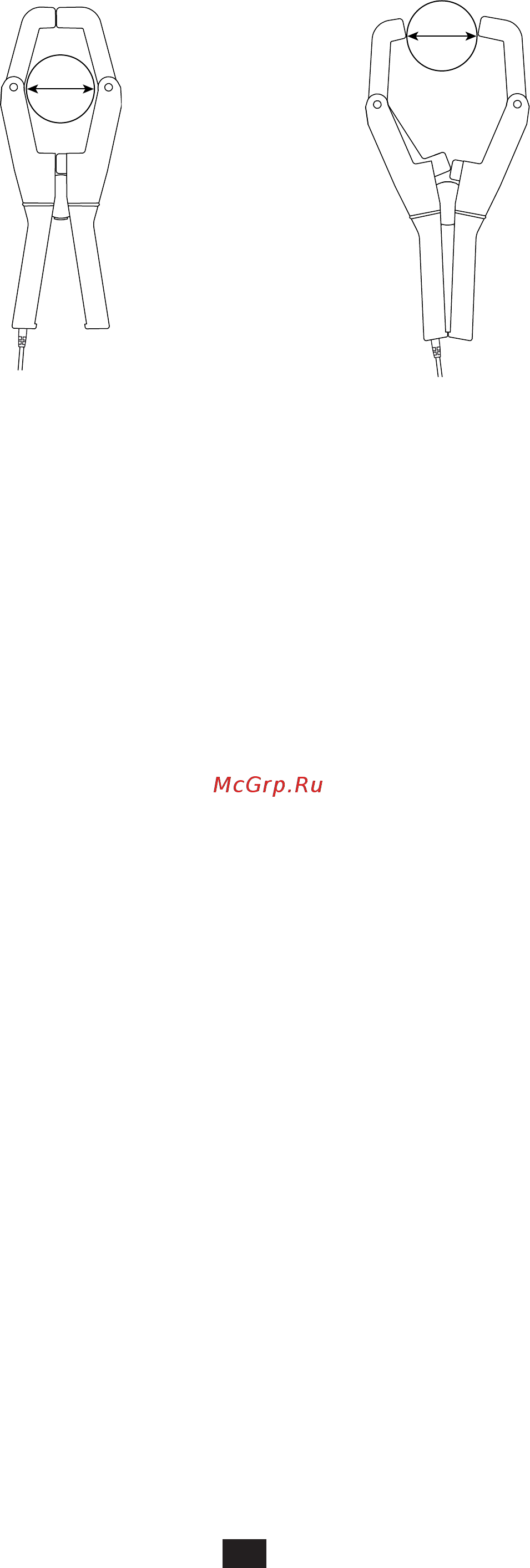

Clamping diameter 72 mm
72
74
Cord 3 metres long
Weight approx. 1.7kg
Protection index: IP20 according to IEC 60529
3.8. CONFORMITY TO INTERNATIONAL STANDARDS
Electrical safety according to IEC 61010‑2‑032 for type A sensors.
Maximum applicable voltage: 600V Cat. IV or 1000V Cat. III.
3.9. ELECTROMAGNETIC COMPATIBILITY (EMC)
Emissions and immunity in an industrial environment in accordance with IEC 61326‑1, except for immunity to the electric field
with a criterion B.
