CHAUVIN ARNOUX CA-J93 [62/72] Utilización
![CHAUVIN ARNOUX CA-J93 [62/72] Utilización](/views2/1666095/page62/bg3e.png)
62
2. UTILIZACIÓN
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III

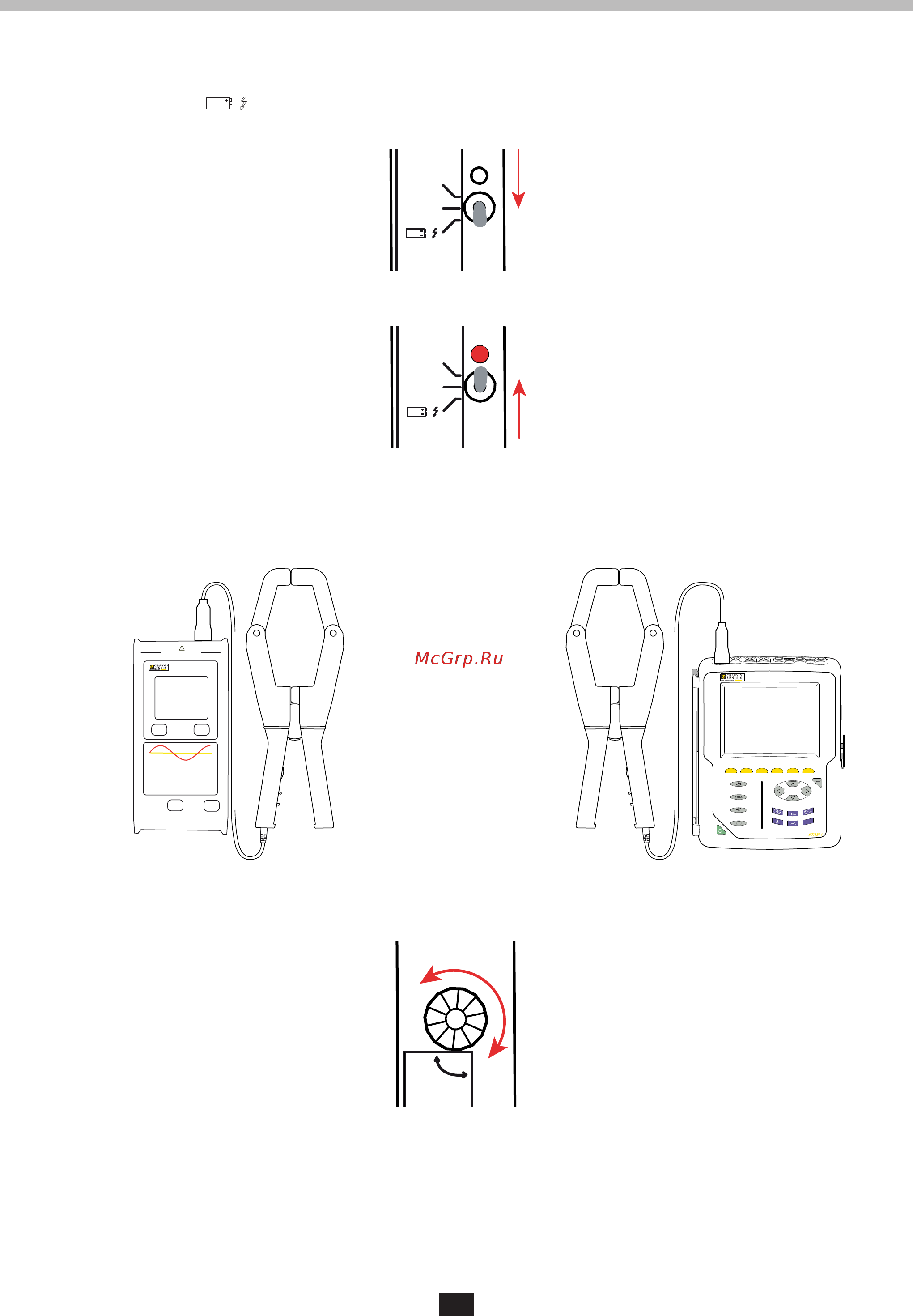

2.1. PUESTA EN MARCHA DE LA PINZA J93
Ponga el conmutador en para comprobar que la pila es buena. Si el piloto se enciende, se debe cambiar la pila (véase
§4.2).
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
Ponga el conmutador en ON. El piloto se enciende.
2.2. PARA LAS PINZAS J93 Y J193
Conecte la pinza al instrumento, a una de las entradas de corriente.
Encienda el instrumento.
Ajuste el cero mirando la pantalla del instrumento y girando el botón de ajuste del cero hasta que el instrumento indique 0.
5000A
500A
ZE RO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
V1 V2 V3 N I1 I2 I3
MODEL PEL 103
POWER & ENERGY LOGGER
W
?
C.A 8336
POWER & QUALITY ANALYSER
QUALI
STAR
+
