53
Errore (%)

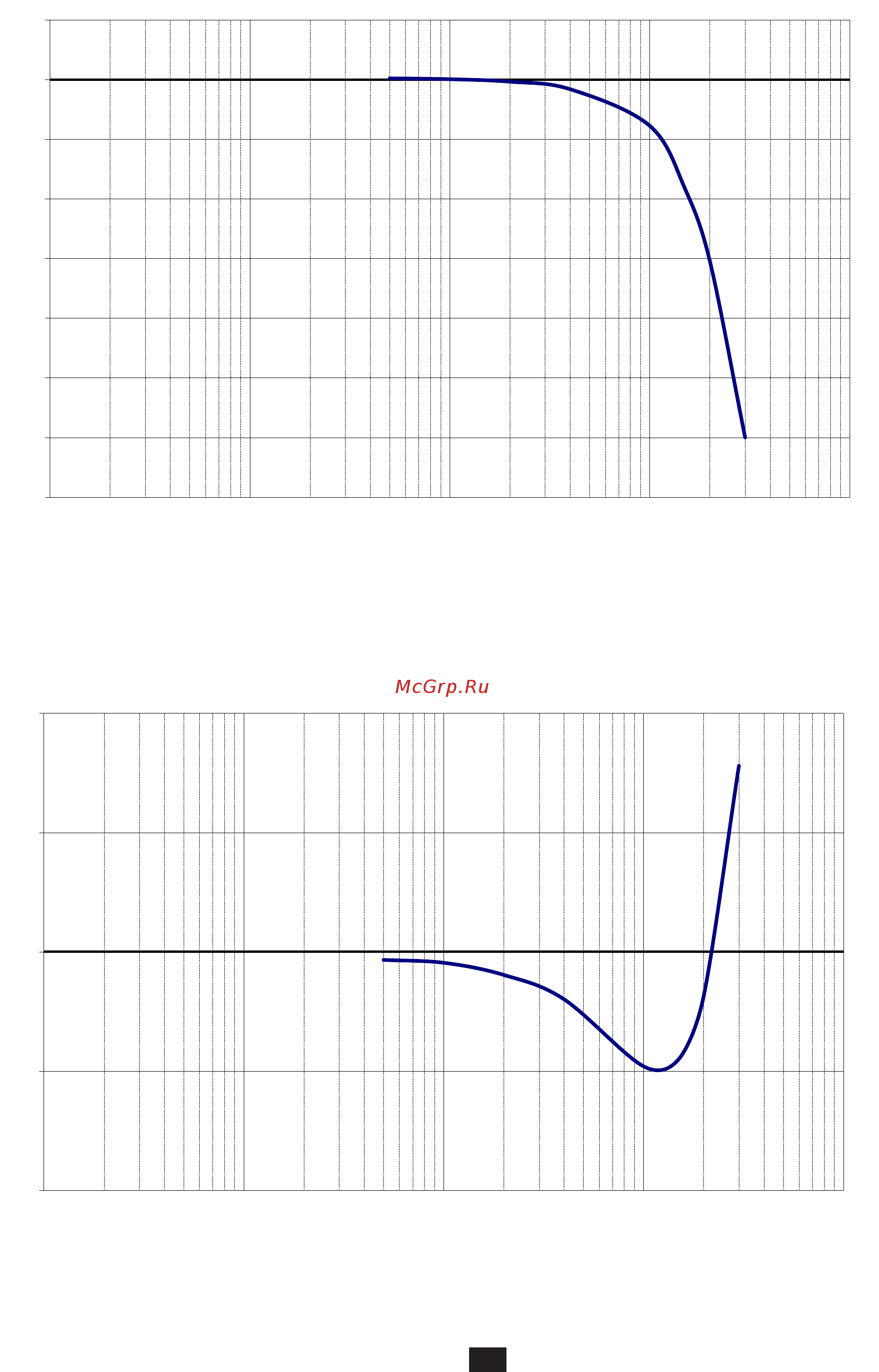

3.4.4. ERRORE TIPICO D’AMPIEZZA IN FUNZIONE DELLA FREQUENZA
-35
-30
-25
-20
-15
-10
-5
0
5
1 10 100 1000 10000
Frequenza (Hz)
3.4.5. ERRORE TIPICO DI FASE IN FUNZIONE DELLA FREQUENZA
Fase (°)
-10
-5
0
5
10
1 10 100 1000 10000
Frequenza (Hz)
