39
Fehler (%)

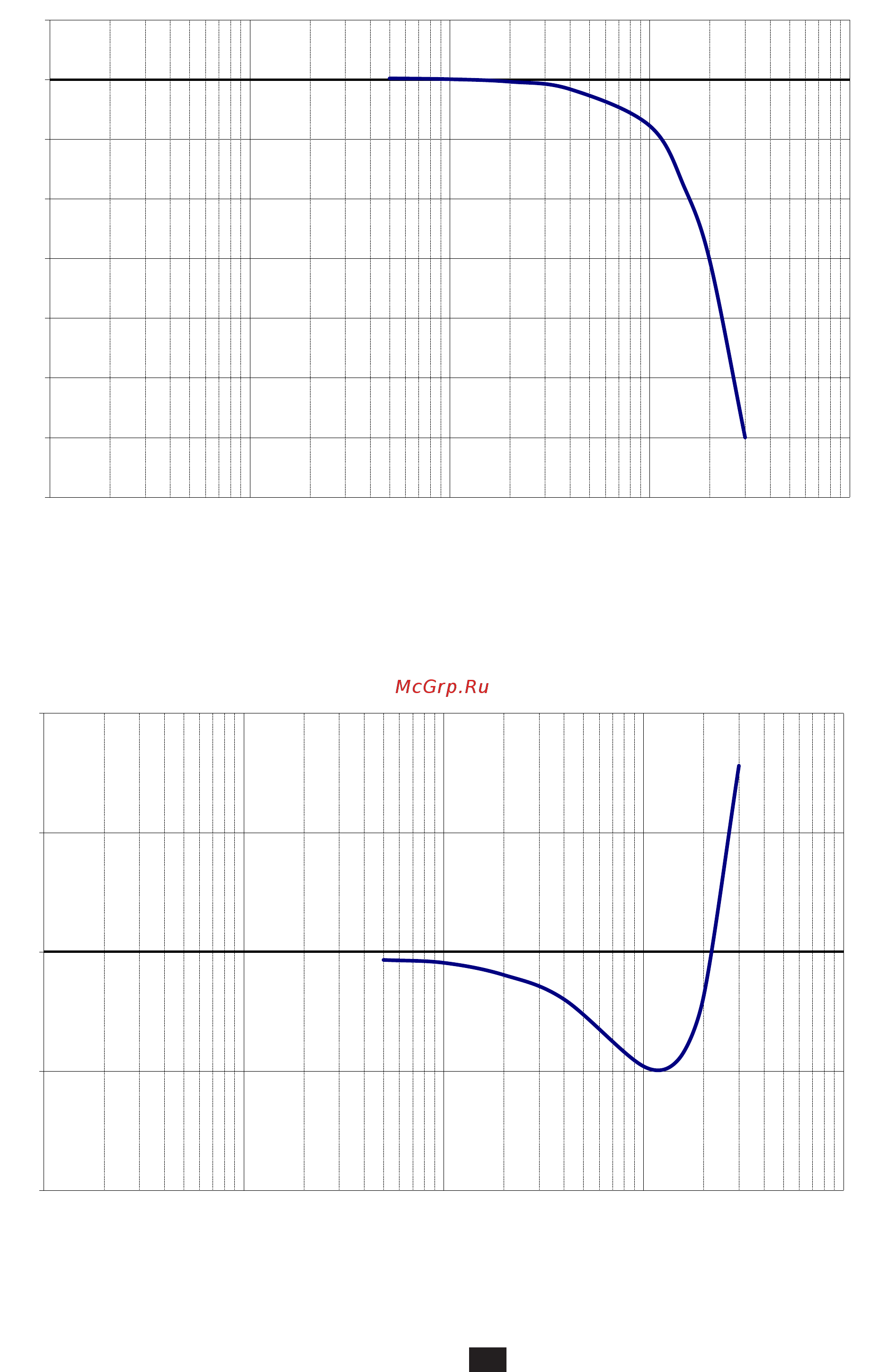

3.4.4. TYPISCHE AMPLITUDENABWEICHUNG / FREQUENZ
-35
-30
-25
-20
-15
-10
-5
0
5
1 10 100 1000 10000
Frequenz (Hz)
3.4.5. TYPISCHE PHASENVERSCHIEBUNG / FREQUENZ
Phasen (°)
-10
-5
0
5
10
1 10 100 1000 10000
Frequenz (Hz)
