3.7. ALLGEMEINE BAUDATEN
Abmessungen (L x B x H) 336 x 127 x 42 mm

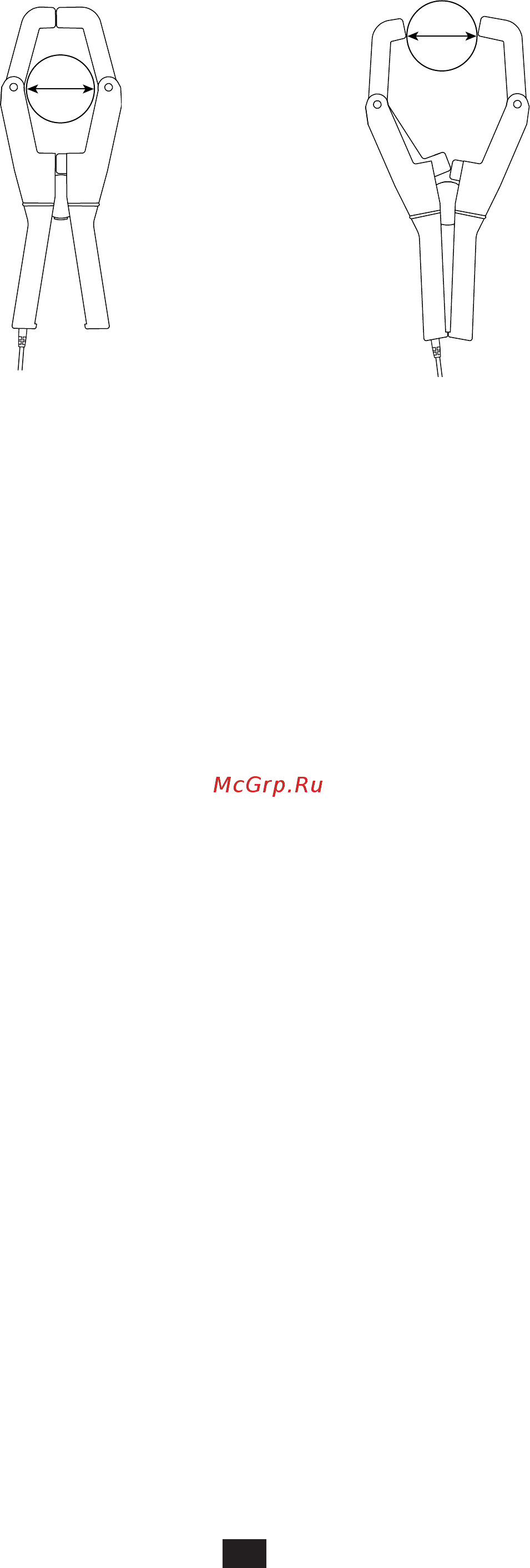

Umschließungsdurchmesser 72 mm
72
74
Leitung 3 m lang
Gewicht ca. 1,7 kg
Schutzart: IP20 gem. IEC 60529
3.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN
Elektrische Sicherheit gemäß Norm IEC 61010‑2‑032 für Stromwandler Type A.
max. zul. Nennspannung: 600 V Kat. IV oder 1000 V Kat. III.
3.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)
Emissivität und Immunität im industriellen Umfeld entsprechen der Norm IEC 61326‑1, außer Immunität im elektrischen Feld mit
Kriterium B.
